康耐德智能芯片表面瑕疵检测视觉系统

在半导体制造车间，一颗直径仅几毫米的芯片上，可能藏着肉眼难辨的划痕、污染颗粒。这些细微瑕疵，轻则影响性能，重则导致产品报废。

康耐德智能芯片表面瑕疵检测视觉系统，是专为半导体设计的自动化光学检测方案。对精密的芯片、晶圆进行高速、高精度的外观瑕疵检查。

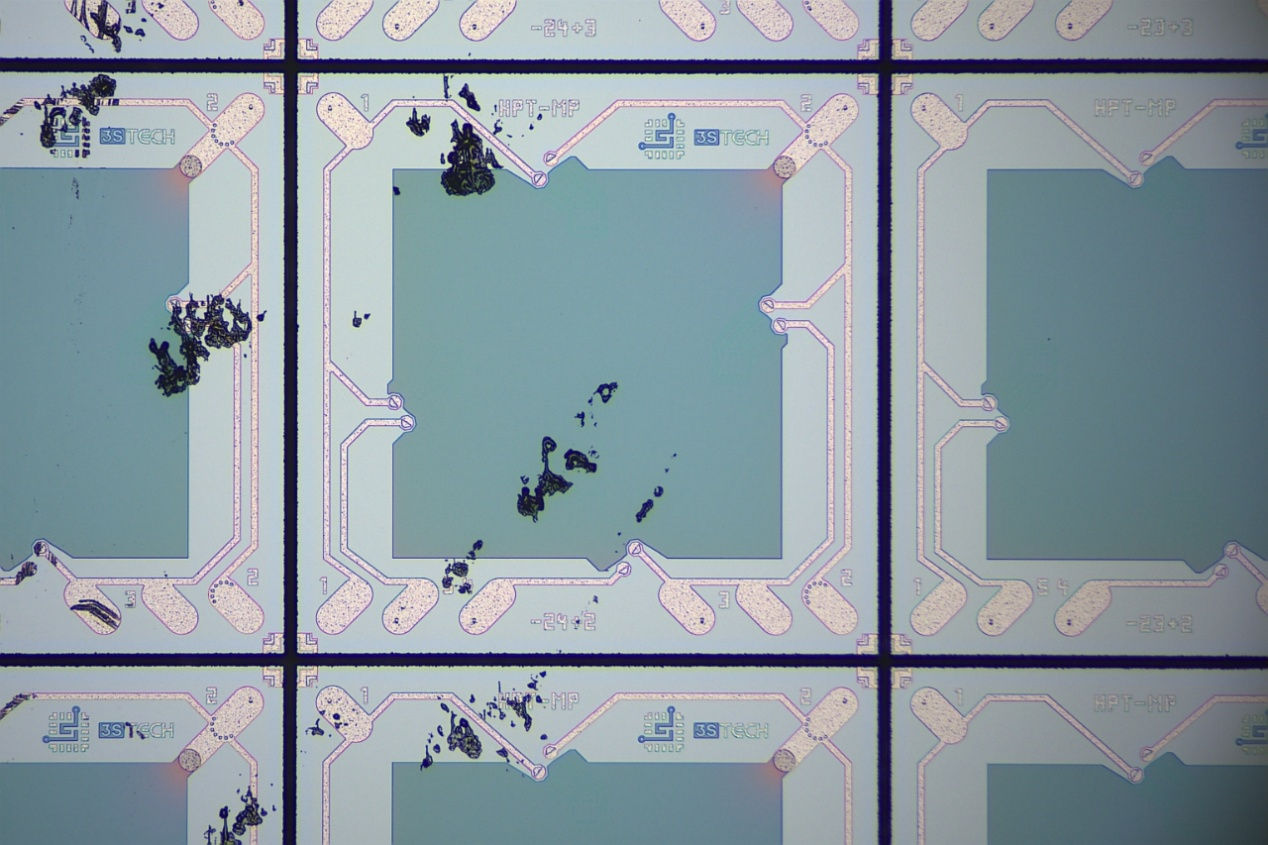

系统能精准识别芯片表面的各类缺陷，如划伤、颗粒污染、灰尘、油污、化学残留等问题。

系统采用高分辨率工业相机和专用光源，可实现微米级检测精度，可根据不同产品的特性打光，让瑕疵无所遁形。
与传统机器视觉依赖固定规则不同，该系统引入了深度学习模型。有效应对芯片表面复杂的背景干扰，准确识别出不同污染等缺陷，大大降低了误报和漏检率。
系统具备高速检测能力，能够无缝集成到自动化流水线中，实现100%在线全检。

康耐德智能芯片表面瑕疵检测视觉系统是软硬件结合的解决方案，你可以根据产线的具体产品和检测指标，定制具体的方案。
