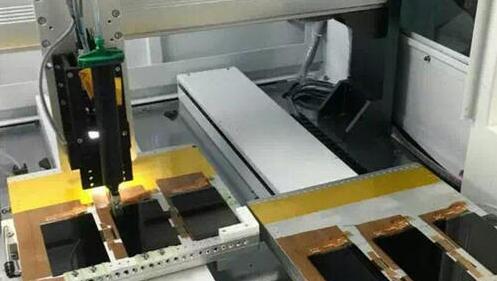

FPC点胶胶线3D形貌视觉检测

    FPC（柔性印刷电路板）点胶胶线3D形貌视觉检测系统是精密电子制造中的关键质量控制环节。由于FPC本身具有柔性、易变形、表面反光复杂等特性，传统2D视觉难以准确评估胶水的真实三维形态，因此3D视觉检测已成为高要求应用的主流方案。

二、核心技术原理
1. 3D视觉检测技术路线
激光三角测量法（主流）： 激光线投射到胶面形成变形条纹，通过位移计算高度 Z轴分辨率可达±1μm 在线高速检测，适合透明/半透明胶水
结构光（光栅投影） ：投射编码光栅图案，解相位算法计算全场高度 中等精度 多胶点同时检测，信息丰富但速度稍慢
共焦位移传感器 ：光学共焦原理，检测反射光光谱峰值 亚微米级 离线抽检或实验室，成本极高
激光三角测量法：是目前最成熟的选择，它能直接获取胶水的真实三维形貌数据（高度、体积、截面积），而非仅依赖平面图像的间接估算。


三、关键检测指标
系统主要测量以下核心参数：
体积/胶量：通过3D点云计算胶体实际体积
高度：胶路峰值高度
宽度：胶线底宽、
连续性：断胶、缺胶检测
缺陷类型：溢胶、气泡、扭曲、偏位、拉丝、溅胶

算法层面
    亚像素边缘检测：Canny、Sobel算子精确定位胶路边缘
    胶路轮廓拟合与截面分析：对激光扫描的轮廓线进行拟合（圆弧、直线），计算峰值高度、底部宽度
    体积计算：通过对连续截面的面积进行积分，精确计算胶点体积
    AI深度学习：用于复杂缺陷分类（不规则溢胶、拉丝、微小溅胶点）和语义分割


选型建议

    明确需求：检测精度（±10μm或更高）、生产线节拍（几百毫秒内完成）、胶水类型（透明/有色/黑色）
    方案选型：关键工艺推荐激光三角测量法3D视觉系统；简单场景可考虑2D+算法补偿
    现场验证：务必提供真实FPC和胶水样品进行成像测试，关注不同光照条件下的稳定性
    集成能力：考察与现有MES/生产管理系统的数据对接能力，实现SPC统计与追溯

    FPC点胶胶线3D形貌视觉检测已从"可选"变为精密制造的"必选"环节。基于激光三角测量的3D视觉系统凭借其高精度、对透明胶水的适应性以及成熟的产业链支持，成为当前最可靠的解决方案。
