机器视觉系统如何适应不同尺寸芯片的测量？

　　康耐德智能半导体芯片视觉定位测量AOI系统适应不同尺寸芯片的测量主要依靠以下多方面的设计和功能：

　　硬件方面

　　可调节的镜头与光源系统

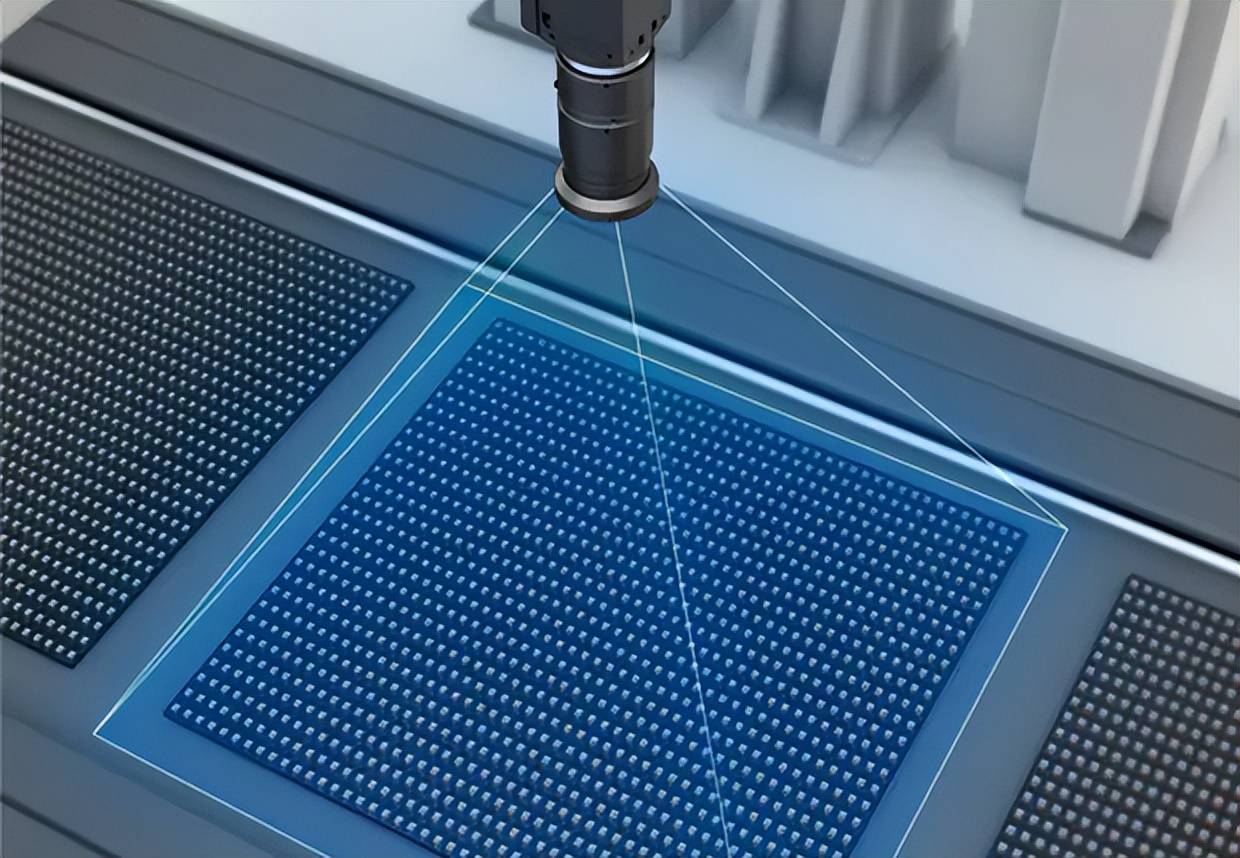

　　镜头调节：系统配备了具有不同焦距和光圈的镜头，或者可变焦镜头。通过调整镜头的焦距和光圈大小，能够适应不同尺寸芯片的成像需求。例如，对于较小尺寸的芯片，可以使用高倍率、小焦距的镜头，使芯片在传感器上成像清晰且占据较大面积，方便进行高精度测量；对于较大尺寸的芯片，则可使用低倍率、长焦距的镜头，确保芯片能够完整地呈现在视野范围内。同时，一些先进的系统还具备自动对焦功能，能快速准确地将不同高度位置的芯片聚焦清晰，保证图像质量稳定可靠，为后续的测量提供良好的基础。

　　光源调节：采用了多种类型的光源组合，并且光源的角度、亮度和颜色等参数均可灵活调整。不同的芯片尺寸和材质对光线的反射和吸收特性不同，通过调节光源参数，能够使芯片的特征更加突出，减少阴影和反光对测量的影响。比如，对于较小且表面光滑的芯片，可能需要使用均匀分布的环形光源，并适当降低亮度，避免产生强烈的镜面反射而掩盖芯片的关键特征；而对于较大且表面有纹理的芯片，可以采用侧向光源，增强芯片表面纹理的对比度，突出边缘和细微结构，便于准确测量。

　　可移动的平台与精确的运动控制

　　平台移动范围大：配备了一个具有较大移动范围的高精度XYZ三维运动平台，能够将不同尺寸的芯片放置在平台上，并通过精确的运动控制，使芯片能够准确地移动到相机的最佳成像位置。无论是小至几毫米见方的微型芯片，还是大至数厘米甚至更大的芯片，都可以在平台的移动范围内完成定位和测量。

　　微动调节与定位精度高：平台具备微动调节功能，可以实现极小步长的移动，配合高精度的位移传感器和运动控制器，能够精确地控制芯片的位置，满足不同尺寸芯片对测量位置精度的要求。例如，当需要对芯片的边缘进行高精度测量时，平台可以精确地将芯片边缘移动到相机视野的特定位置，确保测量结果的准确性。

　　软件方面

　　参数自适应调整功能

　　图像参数自动优化：软件能够根据芯片尺寸的大小，自动调整图像采集的相关参数，如曝光时间、增益等。对于较小芯片，在保证图像清晰度的前提下，适当降低曝光时间，减少运动模糊，同时提高图像采集速度；对于较大芯片，根据其反射特性调整增益，使图像的亮度和对比度达到理想状态，确保芯片特征在图像中清晰可见，为后续的尺寸测量和缺陷检测提供高质量的图像基础。

　　测量参数智能配置：系统会根据芯片尺寸自动调整测量算法中的参数，如测量区域的大小、边缘检测的阈值等。例如，在进行芯片尺寸测量时，对于不同尺寸的芯片，系统会自动设定合适的测量区域范围，避免将背景或其他无关物体纳入测量范围；在边缘检测过程中，会根据芯片尺寸和边缘特性自动调整边缘检测算法的敏感度和精度参数，以准确地提取芯片的边缘轮廓，从而实现精确的尺寸测量。

　　强大的图像处理与分析算法

　　多尺度图像处理：采用了多尺度图像处理技术，能够对不同尺寸的芯片图像进行处理和分析。对于较大尺寸的芯片图像，先进行下采样处理，快速提取芯片的大概轮廓和主要特征，然后在关注的局部区域进行上采样，对关键尺寸和细节进行精确测量；对于较小尺寸的芯片图像，则直接在高分辨率下进行处理，充分利用图像中的每一个像素信息，保证测量精度。这种多尺度处理方式能够有效提高系统的适应性和效率，无论芯片尺寸大小，都能快速准确地完成测量任务。

　　模板匹配与特征识别：具备强大的模板匹配和特征识别算法，可以预先对不同尺寸芯片的模板进行学习和存储。在实际测量过程中，系统能够快速地将采集到的芯片图像与模板进行匹配，准确识别出芯片的类型、尺寸范围以及关键特征点。即使芯片在生产过程中发生了一定的形变或位置偏移，算法也能够通过特征提取和匹配，自动调整测量策略，确保对不同尺寸芯片的稳定测量。

　　灵活的测量程序与用户自定义功能

　　测量程序自动选择：系统内置了多种测量程序，针对不同尺寸和类型的芯片分别进行了优化配置。当检测到芯片尺寸变化时，能够自动选择最合适的测量程序进行运行，无需人工干预，提高了系统的自动化程度和适应能力。例如，对于微小芯片的测量程序，会更加注重对芯片边缘像素级的精确提取和尺寸计算；而对于大尺寸芯片的测量程序，则会侧重于对整体尺寸、形状以及多个特征点之间的相对位置关系的测量和分析。

　　用户自定义配置：允许用户根据实际生产需求和芯片的特殊尺寸要求，对测量参数、算法以及流程等进行自定义配置。用户可以通过简单的操作界面，输入芯片的具体尺寸范围、公差要求以及其他相关参数，系统会根据用户设定的参数生成个性化的测量方案，满足不同用户在不同芯片尺寸测量方面的多样化需求。
