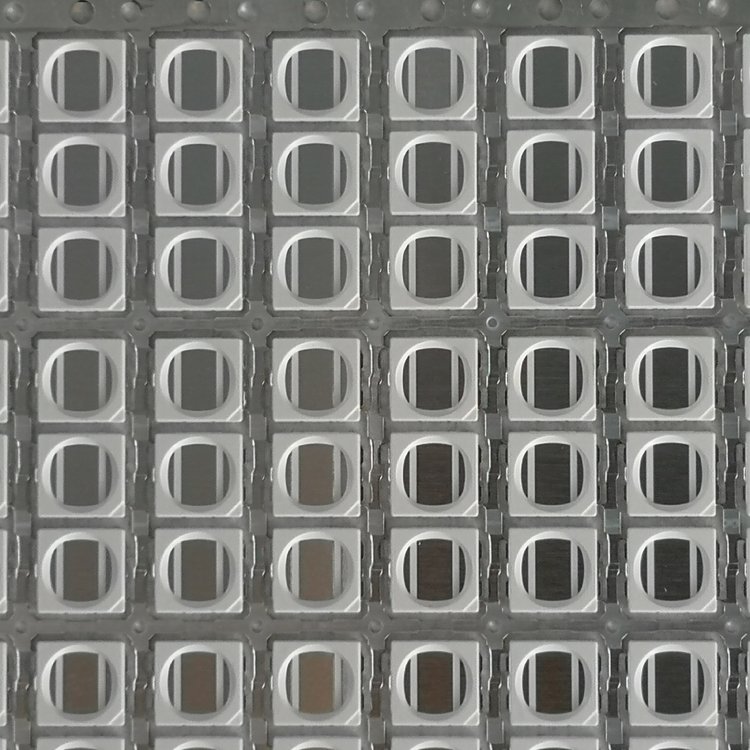

LED晶圆装架点胶视觉检测

LED晶圆装架点胶视觉检测是半导体封装工艺中的关键环节，主要应用于固晶（Die Bonding）和点胶（Dispensing）工序后的质量检测。该技术结合高精度视觉定位与AI算法，实现亚微米级缺陷检测。

核心检测内容
1. 装架（固晶）环节检测
芯片贴装位置：检测芯片偏移（精度要求>0.3μm）、倾斜角度（>0.5°）
固晶效果：检测芯片与基板的粘接质量、是否存在裂纹或损伤
环氧胶扩散：测量胶体流动范围和覆盖均匀性

2. 点胶环节检测
胶体缺陷：检测气泡（直径>2μm）、溢料（超出芯片边缘>1μm）、胶体划伤
胶量控制：通过3D轮廓测量胶层高度和体积，确保出胶量精度误差在±3%以内
胶型完整性：检测胶体形状是否符合工艺要求

主流技术方案
2D AOI： 高速面阵相机+多角度光源 胶体气泡、溢料检测 微米级
2.5D AOI ：深度技术+多通道LED照明 焊线、芯片表面缺陷 亚微米级
3D AOI： 激光轮廓仪+高分辨率成像 胶层高度、焊球测量 <1μm
AI深度学习 ：自适应算法+模式识别 复杂缺陷分类 漏检率≤0.5%

软件算法
视觉定位：模板匹配+亚像素边缘检测，实现毫秒级三自由度（X,Y,θ）偏差检测
缺陷检测：深度学习分割技术，可识别20+种缺陷类型
实时反馈：与点胶机联动，实现"点胶-检测-补偿"闭环控制

设备选型建议
明确检测重点：如果主要痛点是胶高不均匀，首选激光3D检测方案。如果主要担心外观缺陷（如气泡、溢胶）或位置偏移，则AOI光学检测方案更合适。许多高端设备已整合两种技术。

关注核心精度：确保设备的重复检测精度能满足您的产品公差要求，通常需要达到±5µm或更高。

评估效率与自动化：根据产线节拍选择产能匹配的设备（如40k/h），并考虑上下料自动化程度，以减少瓶颈和人工成本。

考察软件与数据能力：设备能否自动统计缺陷数据、生成报表、与MES系统对接，对于生产管理和质量优化越来越重要。
