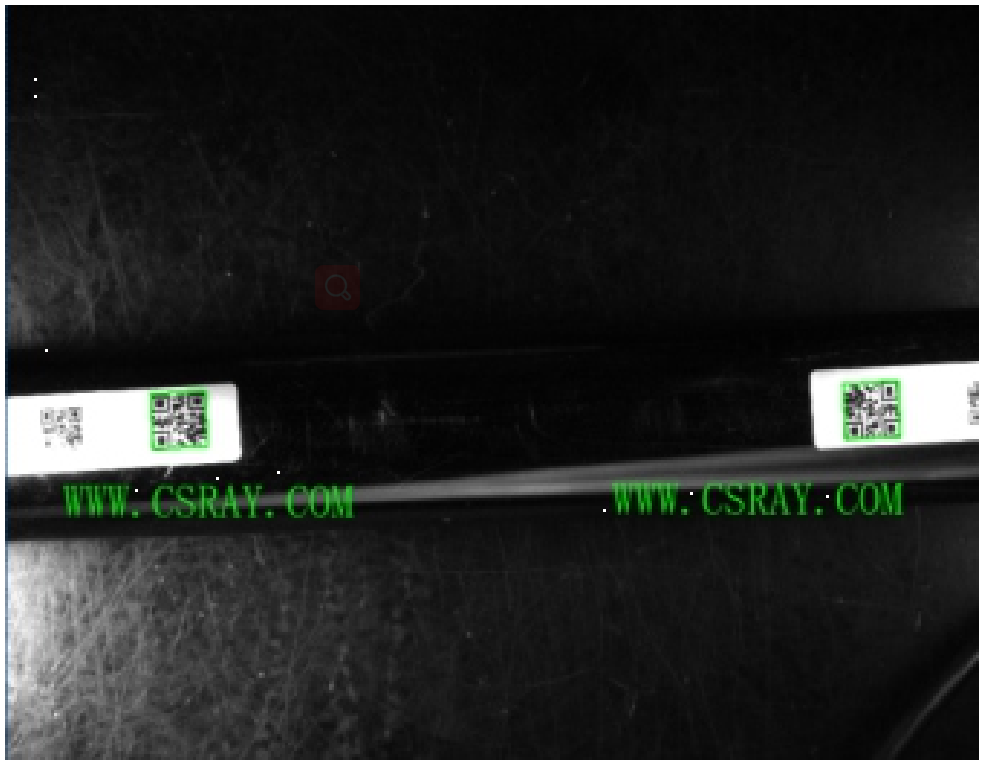

康耐德智能晶圆二维码机器视觉识别系统

在半导体制造中，由于晶圆是高度洁净、价值极高的载体，且随着制程微缩（如5nm、3nm），晶圆表面的特征极度精细，因此这套识别系统面临着普通二维码识别系统完全不同的技术挑战。

1. 核心识别对象
晶圆上承载的二维码与传统纸质或金属表面的二维码不同，主要有两种形式：

Data Matrix码（DM码，数据矩阵码）：
唯一选择：半导体行业几乎只用Data Matrix码，而非QR码。
原因：DM码占用面积小，纠错能力强，且能在高反光、低对比度的硅片表面被读取。

刻印方式：
软标记：通过激光在光刻胶上烧灼（前道工序，较浅，易被后续CMP（化学机械抛光）工艺磨掉）。
硬标记：直接激光刻蚀在硅片或氮化硅/SiO₂层上（永久性，耐高温、耐化学腐蚀，常见于后道或背面）。

2. 系统硬件组成
由于晶圆的特殊物理特性，视觉系统的硬件选型非常讲究：

光学系统：

同轴光源：核心配置。晶圆表面极度反光（镜面），普通环形光会造成严重眩光。同轴光通过分光镜垂直照射，能有效消除反射干扰，突出激光刻印的凹凸纹理。

多角度光源：针对不同材质（裸硅、金属层、光刻胶层），需要红、蓝、红外不同波长的光源来增强对比度。

成像设备：

高分辨率工业相机：通常采用2000万像素以上或4K线扫相机。DM码尺寸极小（通常仅0.5mm x 0.5mm到2mm x 2mm）。

显微镜头：由于晶圆上的码极其微小，需要高倍率的远心镜头，以消除透视误差，保证晶圆在边缘位置也能准确读码。


3. 核心技术与关键挑战
这是该系统最难攻克的部分，主要解决“读不到”和“读错”的问题。

A. 低对比度与隐形码
挑战：有些码是“软标记”或因为经过了CMP（化学机械抛光）工艺，肉眼几乎看不见，只有特定角度光照下才有微弱的相位变化。

解决方案：
深度学习（语义分割）：传统阈值分割算法（如大津法）在这里基本失效。现代系统利用深度学习模型（如U-Net架构）识别极微弱的纹理差异，将激光烧灼的“点”从背景噪声中分割出来。

B. 复杂背景干扰
挑战：晶圆表面可能有复杂的电路图案（Die）、划片槽、甚至金属溅射层。这些背景图案在相机下可能看起来比二维码还像“码”，造成误判。

解决方案：
基于特征的模板匹配：利用晶圆边缘的“缺口”或“平边”进行粗定位，然后在预设的Die（芯片单元）之间的划片槽区域精确搜索二维码位置，避免在有效电路区盲目搜索。

C. 光学字符验证
需求：二维码解码后是一串数字（如Wafer ID）。但为了绝对安全，系统通常要求 “读码+OCR（光学字符识别）” 双重验证。

逻辑：系统不仅要识别DM码，还要识别码旁边刻印的人眼可读字符。如果DM码解码后的字符串与OCR识别的字符串不一致，系统必须报错，防止因激光打标机故障导致“码与字符不匹配”导致后续工序混料。

5. 行业应用场景
前道制造：光刻、刻蚀、CMP工序前后。难点在于码易被工艺磨掉或覆盖，需要在每道工序后复判。
后道封装：晶圆减薄、划片、贴片。难点在于晶圆减薄后极薄（<100um），易碎，且背面打标可能在背面金属层上，对比度极差。
晶圆分选：需在高速旋转移动中完成读码，对曝光时间和运动控制同步性要求极高。


康耐德智能晶圆二维码机器视觉识别系统不是一个简单的“扫码枪”应用，而是一个结合了精密光学、亚微米级运动控制、深度学习图像处理以及半导体专用通讯协议的高复杂度子系统。

如果你是在搭建此类系统，最需要关注的三个“坑”通常是：

光照角度：针对不同工艺层（铝层、铜层、钝化层）是否有多套光源预案。

翘曲补偿：对于12英寸（300mm）大晶圆，边缘翘曲严重时能否连续动态对焦。

误码率：在追求高读取率（>99.9%）的同时，如何将误读率（False Read）控制为0（因误读会导致整批晶圆报废）。
