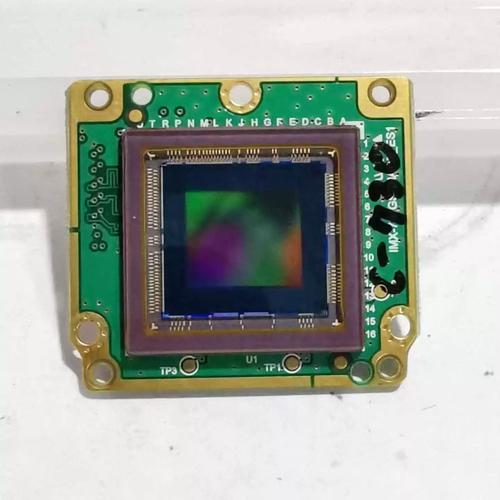

康耐德智能图像传感器围坝填充点胶视觉检测系统，是一个融合了精密机械控制、机器视觉定位、流体点胶工艺和在线质量检测的自动化综合系统。它的核心任务是先在芯片感测区外围构筑一道精确的“围坝”（Dam），再向内部填充保护胶水（Fill），并通过视觉系统全程确保工艺精度。
系统核心功能架构
该系统通常集成于高精度点胶设备中，其闭环工作流程可分为以下几个关键模块：
高精度视觉定位（眼）
功能：通过CCD相机和图像算法（如模板匹配、边缘识别），精确识别晶圆或产品的轮廓、Mark点及位置偏移。
精度指标：先进的设备重复定位精度可达 ±2μm，视觉识别精度可达 ±7μm 以下，确保点胶位置绝对准确。
智能运动与点胶控制（手）
功能：根据视觉反馈实时修正点胶轨迹（如五轴联动），驱动伺服电机带动点胶阀进行高速精密涂覆。
工艺实现：支持围坝、填充、底部填充（Underfill）等多种复杂路径，能实现线宽低至 10um 的微细胶线。
实时视觉检测与闭环（脑）
功能：利用3D线光谱共焦传感器或激光轮廓仪，实时扫描胶水的高度、宽度、连续性和形貌。
核心价值：系统能即时发现拉丝、缺胶、溢胶或尺寸偏差，并反馈给控制系统进行修正或报警，实现“过程零缺陷”。
️ 围坝填充工艺解析
在影像传感器封装中，该工艺主要解决两个问题，技术原理源自特定的防护封装结构：
构筑围坝 (Dam)：在芯片感测区外围精确涂布一圈高粘度胶水（堤坝）。其作用是物理隔离外界污染、阻挡光线散射干扰感测区，并为后续填充限定区域。
内部填充 (Fill)：在围坝内部填充流动性较好的胶水（Underfill）。这层胶水能保护脆弱的焊点和芯片表面，并通过毛隙原理填充间隙，增强封装的气密性和机械强度。
该系统广泛应用于智能手机摄像头模组、安防设备、汽车自动驾驶传感器等高可靠性领域。当前技术正朝着更高精度的3D在线检测和基于AI算法的缺陷分类（如自动识别气泡、异物）方向演进，以实现完全无人化的智能生产。

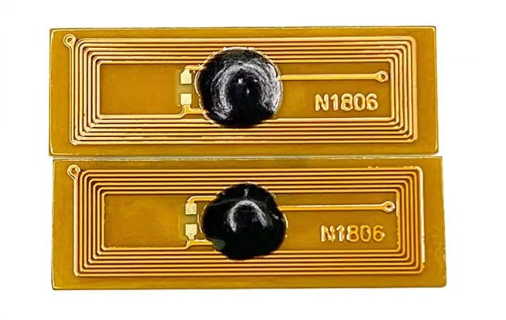

芯片射频识别标签导电胶点胶视觉检测系统
