机器视觉检测系统的常用LED光源分别用于什么场景？

　　视觉检测系统的常用LED光源按外型一般可分为以下10类：

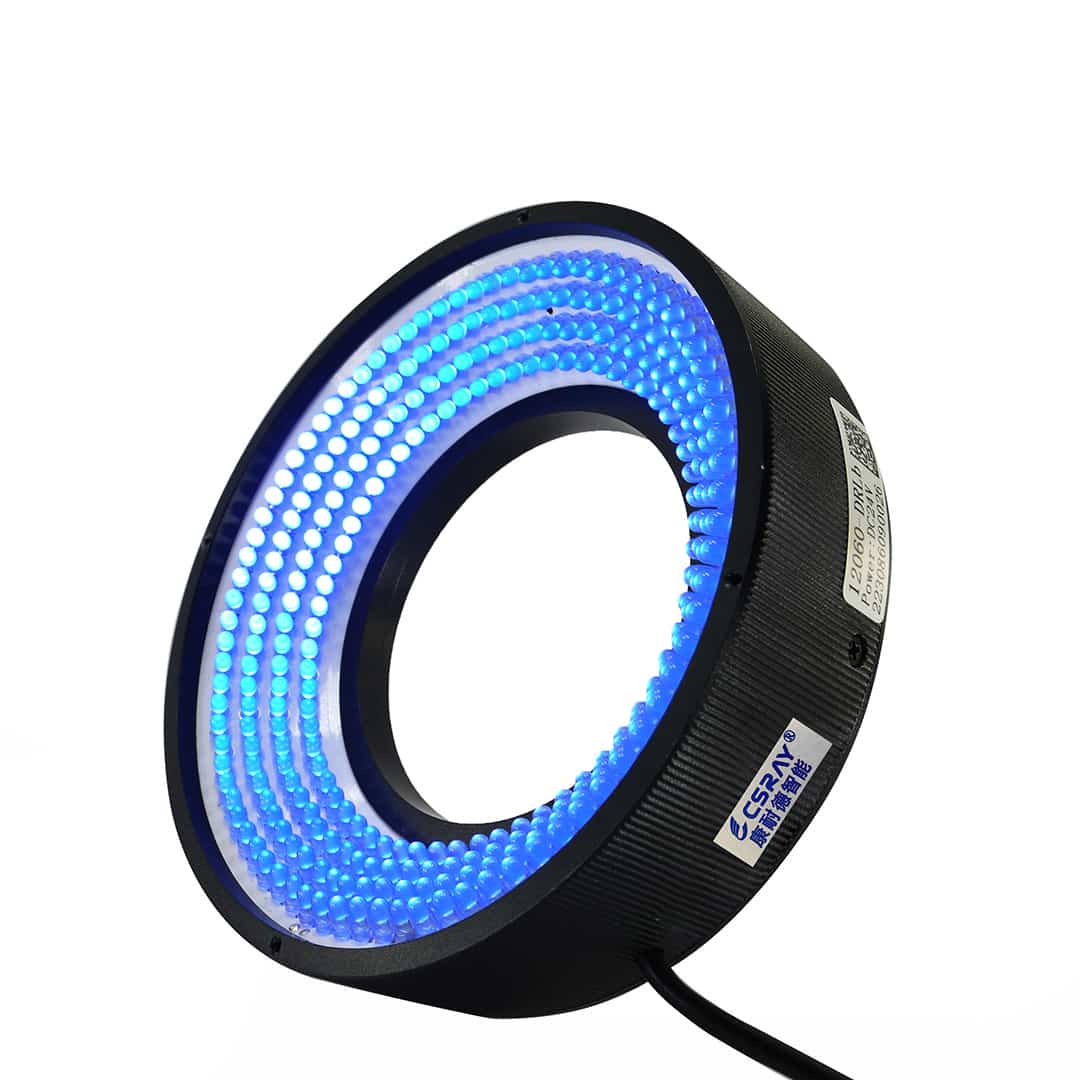

　　1、环形光源：环形光源提供不同光照角度、不同颜色组合，更能突显物体的3d信息;密度高的LED阵列，高亮度;多种紧凑设计，节省安装空间;解决对角光照阴影问题;可选装漫射板导光，光束均衡分散。

　　应用领域：PCB基板视觉检测，IC元件视觉检测，显微镜照明，液晶校正，塑胶容器检测，集成电路印字检查。

　　2、背光源：用密度高的LED阵列面提供高强度led背光照明，能突显物体。的外型轮廓线特点，特别适用于当做显微镜的载物台。红白两用背光源、红蓝多用背光源，能调配出不同颜色，能够满足不同被测物多色需求。

　　应用领域：机械零件尺寸的测量，电子元件视觉检测、IC的外型视觉检测，胶片污点视觉检测，透明物体划痕视觉检测等。

　　3、条形光源：条形光源是比较大方形结构被测物的首选光源;色彩可根据需求组合，自由组合;光照角度与安装自由可调。

　　应用领域：金属表面视觉检查，图像扫描，表面裂缝视觉检测，LCD面板视觉检测等。

　　4、同轴光源：同轴光源可以避免物体表面不平整引起的阴影，进而降低影响;部分采用分光镜设计，降低光损耗，提高成像画面清晰度，均衡光照物体表面。

　　应用领域：系列光源最适宜用于折射度极高的物体，如金属、玻璃、胶片、晶片等表面的划伤视觉检测，芯片和硅晶片的破损视觉检测，Mark点定位，包装条码识别。

　　5、AOI专用光源：不同角度的三色光照明，光照突显焊锡3d信息;外加漫射板导光，降低反光;不同角度组合;

　　应用领域：用于电路板焊锡视觉检测。

　　6、球积分光源：具有积分效果的半球面内部，均衡折射从底端360度释放出的光束，使整个图像的光照度非常均衡。

　　应用领域：合于曲面，表面凹凸，弧形表面检测，或金属、玻璃表面反光较强的物体表面视觉检测。

　　7、线形光源：超高亮度，采用柱面透镜聚光，适用于各种生产流水线连续检测场合。

　　应用领域：阵相机照明专用，AOI专用。

　　8、点光源：大功率LED，体积小，发光强度高;光纤卤素灯的替代品，特别适用于当做镜头的同轴光源等;高效散热设备，大幅提高光源的使用期限。

　　应用领域：适用于远心镜头使用，用于芯片视觉检测，Mark点定位，晶片及液晶玻璃底基校正。

　　9、组合条形光源：四边配置条形光，每边照明独立控制;可根据被测物需求调节需要照明角度，适用范围广。

　　应用案例：CB基板视觉检测，IC元件视觉检测，焊锡检查，Mark点定位，显微镜照明，包装条码照明，球形物体照明等。

　　10、对位光源：对位速度快;视场大;精度高;体积小，便于检测集成;亮度高，可选配辅助环形光源。

　　应用领域：VA系列光源是全自动电路板印刷机对位的专用光源。
