CCD机器视觉系统:图像处理与自动化检测的深度解析

发布时间:2025-08-03浏览量:3633作者:康耐德


CCD(Charge-Coupled Device)机器视觉系统是现代工业自动化的核心技术之一,广泛应用于产品质量检测、尺寸测量、定位引导等领域。以下是对其图像处理与自动化检测流程的深度解析:

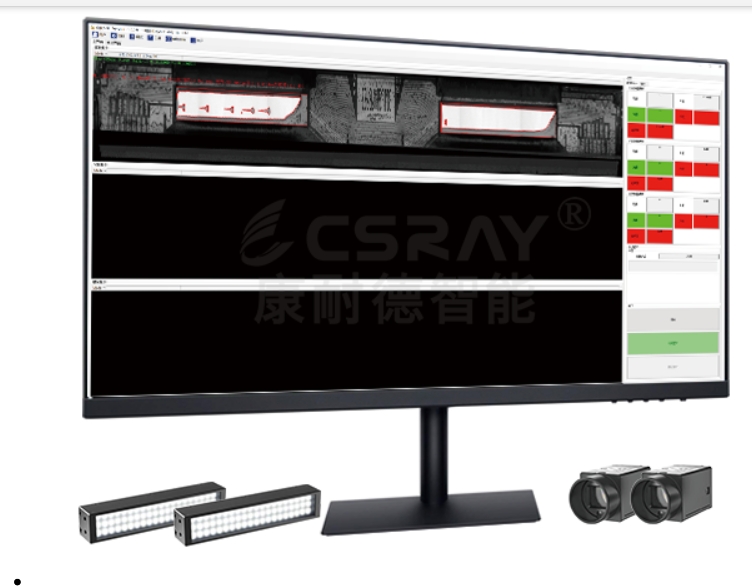

一、CCD机器视觉系统组成
硬件部分

CCD/CMOS传感器:核心成像元件,将光信号转换为电信号(CCD噪声低,CMOS成本低)。

光学镜头:决定视野(FOV)、景深(DOF)和分辨率(如远心镜头减少透视误差)。

光源系统:主动照明(如环形光、背光、同轴光)增强对比度,减少环境光干扰。

图像采集卡(可选):高速传输图像数据至处理器。

工控机/嵌入式处理器:运行算法并输出控制信号。

软件部分

图像处理库:如OpenCV、Halcon。

算法模块:预处理、特征提取、分类/匹配等。

通信接口:与PLC、机器人等设备交互。

二、图像处理关键技术
图像预处理

去噪:高斯滤波、中值滤波消除噪声。

增强:直方图均衡化、校正改善对比度。

二值化:全局/自适应阈值分割(如Otsu算法)。

特征提取

边缘检测:Canny、Sobel算子定位物体轮廓。

几何特征:霍夫变换检测直线/圆,Blob分析提取区域属性(面积、重心)。

纹理分析:LBP、Gabor滤波器识别表面缺陷。

高级算法

模板匹配:NCC(归一化互相关)或基于特征的匹配(SIFT/SURF)。

深度学习:CNN分类缺陷(如ResNet、YOLO用于复杂场景)。

3D视觉:结构光或双目视觉测量高度信息。

三、自动化检测流程
图像采集

触发模式:硬件触发(如光电传感器同步)或软件触发。

多帧平均:减少随机噪声影响。

实时处理

定位:通过坐标系标定(像素→物理单位)实现亚像素精度。

缺陷检测:设定容差阈值(如尺寸±0.1mm)或AI模型评分。

决策与反馈

NG/OK分类:输出结果至PLC或执行机构(如机械臂剔除不良品)。

数据追溯:保存图像和检测日志供SPC分析。

四、典型应用场景
电子行业:PCB焊点检测、元件缺件识别。

汽车制造:齿轮尺寸测量、车身划痕检测。

医药包装:药片计数、标签印刷质量检查。

食品加工:异物检测、包装完整性验证。

五、挑战与优化方向
精度提升:亚像素算法、光学系统校准。

速度优化:GPU加速(如CUDA)、算法轻量化(剪枝/量化)。

复杂环境:抗反光处理(偏振光)、动态目标追踪。

系统集成:与机器人、MES系统协同(工业4.0)。

六、未来趋势
AI融合:少样本学习(Few-shot Learning)解决数据稀缺问题。

高光谱成像:物质成分分析(如农产品分选)。

边缘计算:嵌入式视觉实现实时处理。

通过合理设计硬件选型与算法流程,CCD机器视觉系统可实现微米级精度、每分钟数千次的检测效率,成为智能制造的核心“眼睛”。
