视觉系统能够应用在哪些工序的芯片封装点胶检测中

在芯片封装的点胶工序中，视觉系统是保证工艺质量的核心。点胶主要用于芯片粘接、底部填充、包封和精密涂覆，这些环节的缺陷往往会导致芯片功能失效。

视觉系统在点胶检测中的应用主要分为点胶前引导、点胶中监控和点胶后检测三个维度，具体应用如下：
1. 点胶前的引导与基板定位

在点胶动作发生之前，视觉系统用于确保胶水被精确施放在目标位置：

    基板/芯片对位： 识别基板上的基准点或芯片轮廓，精确计算点胶路径的起点和终点坐标，补偿因传送机构震动或热膨胀导致的位置偏差。

    胶阀高度校准： 通过激光测距或对焦视觉系统，测量点胶针头或喷嘴与基板表面的距离，确保点胶高度一致，防止撞针或胶水拖尾。

2. 点胶过程中的实时监控与闭环控制

在高速点胶过程中，部分先进的视觉系统可实现实时监测：

    胶线宽度/高度实时反馈： 利用在线激光轮廓传感器或3D视觉，实时扫描刚挤出的胶条轮廓。如果检测到胶宽变窄或高度不足，系统会立即调整气压或阀体开启时间，实现闭环控制。

    胶点计数与缺失报警： 在喷射式点胶中，视觉系统实时统计喷射的胶点数量，防止因喷嘴堵塞导致的漏喷。

3. 点胶后的2D外观检测

点胶完成后，2D视觉主要用于检测胶水的表面形态和污染情况：

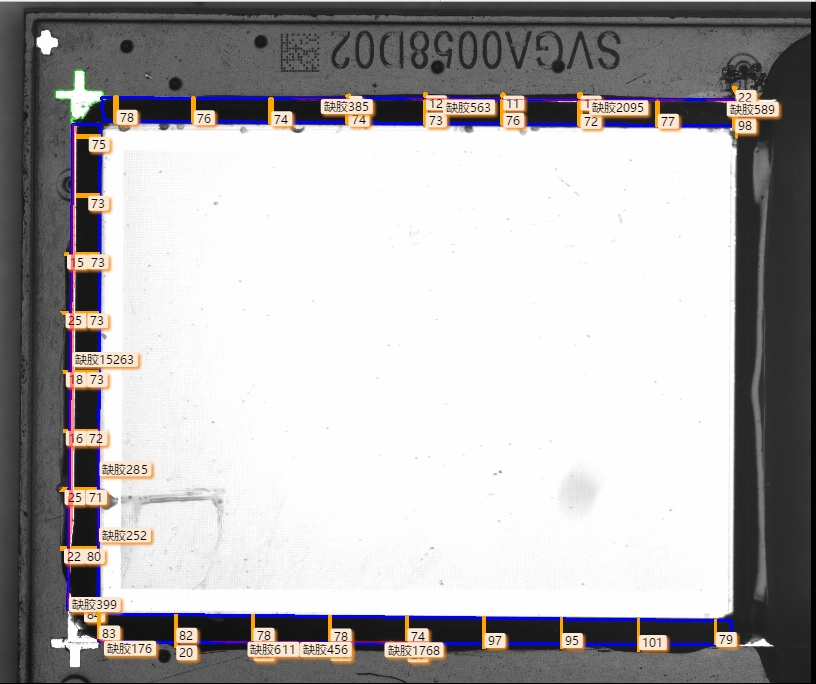

    溢胶检测：

        应用场景： 芯片粘接或底部填充时。

        检测内容： 检查胶水是否溢出到芯片表面、焊盘或周围的引线区域。溢胶到焊盘上会导致后续焊接不良（虚焊）。

    有无胶检测：

        应用场景： 所有点胶环节。

        检测内容： 确认指定区域是否被胶水覆盖，是否存在完全漏点胶的情况。

    拖尾与拉丝检测：

        应用场景： 针头式点胶或移动点胶结束时。

        检测内容： 检测胶水是否在断胶处形成尖锐的尾巴或细丝。这些细丝如果断裂飘落，可能造成短路。

    胶点/胶线位置精度：

        检测内容： 测量实际胶水中心相对于理论目标位置的偏移量。

4. 点胶后的3D几何形貌检测

由于胶水通常是透明的或半透明的，且体积（胶量）是关键参数，3D视觉在这里尤为重要：

    胶量/体积测量：

        应用场景： 底部填充、芯片粘接。

        原理： 利用激光三角法或共聚焦技术扫描胶水表面，重建3D模型，计算胶水的实际体积。体积过少可能导致填充不足（空洞），体积过多可能导致成本增加或污染。

    胶线轮廓检测：

        应用场景： 围坝填充或手机摄像头模组点胶。

        检测内容： 检测胶线的横截面是否饱满、高度一致性、宽度是否符合要求。这对于形成密封或结构支撑至关重要。

    爬胶高度检测：

        应用场景： 倒装芯片底部填充。

        检测内容： 检测胶水在芯片侧壁的爬升高度，判断填充是否充分以及润湿角是否良好。

    共面性检测：

        应用场景： 大面积涂覆或导热胶涂抹。

        检测内容： 检测胶层表面的平整度，确保贴合紧密无气泡。

5. 针对特殊胶体的检测技术

    透明胶检测： 传统的2D灰度相机难以捕捉透明胶水的边缘。此时通常采用特殊光源（如偏振光、特定波长的蓝光或紫外光）或3D激光轮廓仪来凸显胶水的轮廓。

    荧光胶检测： 对于添加了荧光剂的胶水（常见于Underfill），使用特定波长的光源激发荧光，可以极大提高图像对比度，使得胶水覆盖范围在视觉下清晰可见，便于精确测量。

6. 固化后的检测

胶水经过加热或紫外光固化后，视觉系统进行二次确认：

    颜色与纹理分析： 检测固化后的胶体颜色是否均匀，有无碳化或异物混入。

    裂纹检测： 固化过程中由于热应力可能产生微裂纹，高分辨率视觉系统需要捕捉这些细微的裂纹缺陷。

总结

视觉系统在点胶检测中扮演着"质检员"和"测量仪"的双重角色。随着封装密度的提高，点胶检测正从传统的2D有无检测向3D体积测量和实时闭环控制演进，重点解决溢胶、缺胶、胶量一致性这三大核心痛点。
