晶圆字符机器视觉识别系统

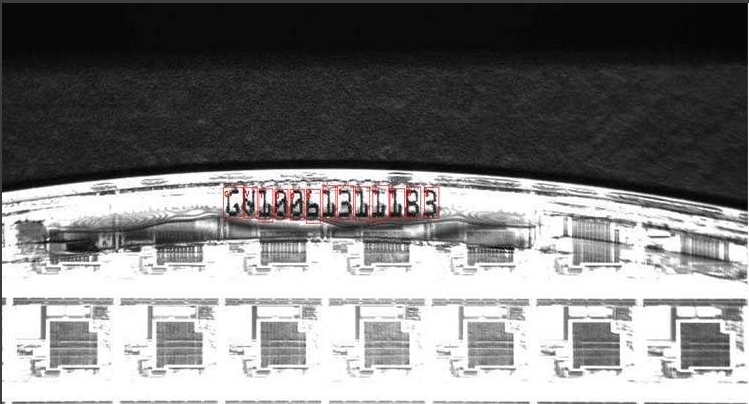

晶圆字符机器视觉识别系统是半导体制造过程中一个非常关键且技术难度较高的自动化检测设备。它的核心任务是在高反射、高纹理背景的晶圆表面上，准确识别出激光刻印或光刻形成的字符（包括字母、数字、批次号、二维码等），用于追溯生产历史、工艺控制和良率分析。

一、 核心难点
与普通的OCR（光学字符识别）不同，晶圆字符识别面临独特的挑战：

高反光与材质多样性：

晶圆表面（硅、砷化镓、碳化硅等）镜面反射极强，普通光源会产生眩光，导致字符与背景对比度极低。

裸晶圆、已镀膜晶圆、带金属层的晶圆对光的反应截然不同。

字符形态复杂：

软字符：由点阵组成的字符（常见于早期或特定FOUP标准），人眼难以辨认。

硬字符：激光刻蚀形成的凹坑，深度极浅（微米级），且边缘可能存在热影响区导致的毛刺或崩边。

背景干扰：晶圆表面复杂的电路图案、划痕、颗粒物容易与字符混淆。

严格的工艺约束：

零容忍错误：识别错误可能导致混料，造成整批晶圆报废。

速度要求：在自动化产线中，需在极短时间内（通常小于1秒）完成定位、对焦、识别和上报。

防静电与无尘：设备必须符合洁净室标准（Class 1或10），且不能对晶圆造成物理损伤。

检测算法
传统的基于规则（Rule-based）的算法在处理晶圆字符时已显吃力，现代系统普遍采用 “传统图像处理 + 深度学习” 的混合架构。

1. 图像预处理
动态 ROI 定位：利用模板匹配或晶圆缺口/平边定位，自动锁定字符所在区域。

图像增强：针对低对比度，使用高斯差分、直方图均衡化或基于Retinex的增强算法，剥离背景噪声。

2. 字符分割与提取
对于点阵字符，需通过形态学变换将离散的点连接成连通域。

利用深度学习语义分割（如U-Net架构），将字符像素从复杂的电路背景中精确提取出来（像素级分割），解决传统二值化无法处理光照不均的问题。

3. 光学字符识别（OCR）
混合识别引擎：

传统方法：基于特征提取配合SVM或模板匹配，处理标准字体的硬字符。

深度学习：采用CRNN+CTC（卷积循环神经网络+联结主义时间分类）或基于Transformer的视觉语言模，直接端到端识别。这类模型对残缺、模糊、畸变字符的鲁棒性远高于传统OCR。

4. 逻辑校验与合规性检查
校验和算法：根据SEMI标准（如SEMI M12, M13），验证字符是否符合特定的编码规则（如批次号、晶圆ID的校验位）。

OCR-A 字体标准：针对特定标准字体进行强制对齐校验，确保输出符合工厂自动化系统（MES/EAP）的格式要求。

二、 行业现状与趋势
从“读字符”向“读全貌”演进：
现代系统不仅识别字符，还集成了缺陷检测功能。在读取ID的同时，检测晶圆边缘是否有崩边、裂纹，以及表面是否存在异物。

AI视觉大模型的应用：
随着SAM等基础模型的出现，新一代系统正在利用少样本学习技术。过去切换一种新型晶圆（如从硅片切换到碳化硅）需要大量标注数据重新训练模型，现在通过基础模型微调，可以在极短时间（几小时甚至几分钟）内适配新工艺。

3D视觉与共聚焦技术：
对于部分因激光功率不稳导致字符深度过浅或过于平整的情况，传统2D视觉难以区分字符和背景。高端系统开始引入3D激光轮廓仪或共聚焦显微技术，利用高度信息（Z轴）来提取字符，彻底消除光照干扰。

边缘计算与设备互联：
系统正从单机设备向“边缘节点”转变。识别结果实时上传至工业互联网平台，结合大数据分析，当同一批次的字符出现连续识别困难时，系统会反向预警“激光打标机功率衰减”或“光刻胶残留异常”，实现设备之间的联动预测性维护。


晶圆字符机器视觉识别系统是半导体智能制造中“感知层”的核心组成部分。随着深度学习算法的成熟以及国产替代进程的加速，国内涌现出一批基于AI视觉的解决方案商。这类系统的核心壁垒不仅在于算法的识别率（通常要求99.99%以上），更在于光学设计的经验——如何通过巧妙的光路组合，在1秒内拍出一张“背景纯黑、字符纯白”的理想图像，依然是衡量系统优劣的金标准。
