CD视觉检测设备确实是现代工业体系中不可或缺的高精度、高效率检测利器。它如同为生产线装上了永不疲倦的“火眼金睛”,从根本上改变了传统工业检测的面貌。
以下是对CCD视觉检测设备作为“工业检测利器”的详细阐述:
一、核心优势:为何它是“利器”?

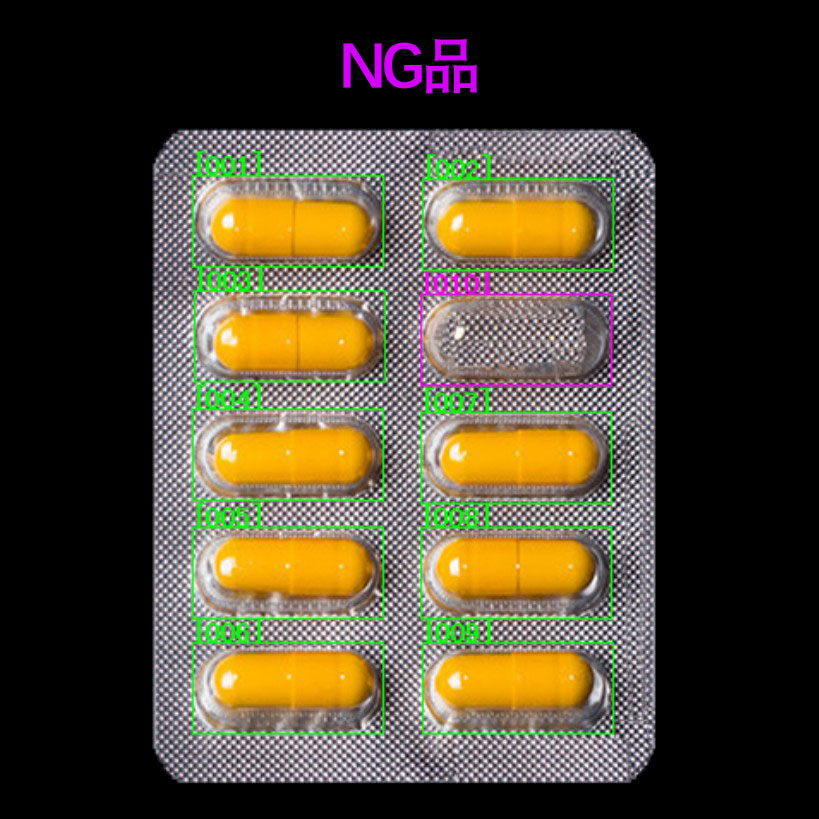

超高精度:超越人眼极限
能够轻松达到微米级(μm)甚至亚微米级的检测精度,可以检测人眼无法察觉的微小划痕、瑕疵、颗粒污染或尺寸偏差。这在电子元器件、精密五金、医药包装等领域至关重要。
极致效率:匹配现代生产节奏
检测速度极快,通常可达每分钟数百至数千个零件,远超人眼检测速度(每秒几个),能够无缝对接高速生产线,实现100%在线全检,确保生产流程不因检测环节而产生瓶颈。
绝对客观:稳定且可靠
排除人为主观因素(如疲劳、情绪、经验差异)的影响,检测标准统一,确保每一个产品都依据同一标尺进行评判,结果稳定、可靠、可追溯。
非接触测量:无损且安全
完全通过光学成像进行检测,不会接触或损伤产品表面,尤其适用于易碎、柔软、高温或精密的产品(如镜面、屏幕、硅晶圆)。
7x24小时持续工作
不知疲倦,可适应三班倒的连续生产模式,大幅降低人工成本,并能在恶劣环境(如强光、粉尘、噪音)下稳定工作。
二、关键技术构成:利器的“组成部分”

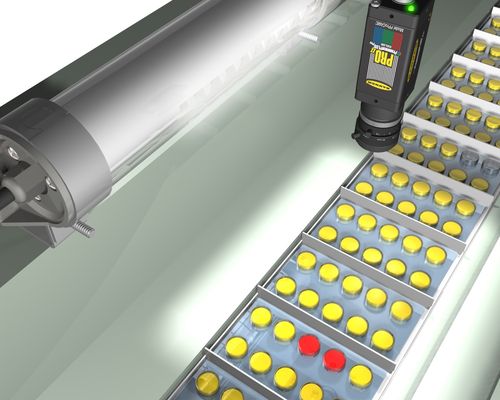

一套典型的CCD视觉检测系统主要由以下几部分构成:
工业相机(CCD/CMOS传感器): 系统的“视网膜”,负责捕捉图像。根据需求选择不同分辨率、帧率和芯片类型的相机。
工业镜头: 系统的“晶状体”,其质量直接决定成像的清晰度和准确性。需要根据工作距离、视野范围选择合适焦距和光圈的镜头。
照明系统: “视觉的灵魂”。合适的打光方案(如背光、前光、同轴光、穹顶光)能突出目标特征,抑制背景干扰,是检测成败的关键。

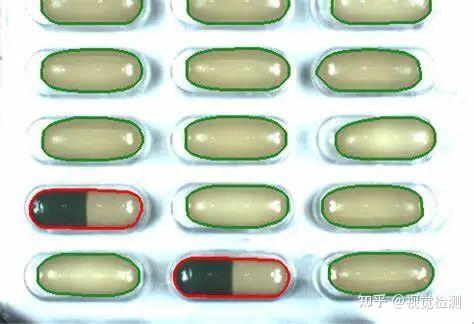

图像处理软件: 系统的“大脑”。内含各种算法(如边缘提取、模板匹配、Blob分析、深度学习AI),负责对采集到的图像进行分析、计算和判断。
执行机构: 系统的“手脚”。如PLC、机器人,接收软件的判断结果,并执行分拣、剔除、报警等动作。
未来发展趋势:让“利器”更智能、更强大
深度学习(AI)的深度融合:
对于复杂、不规则的缺陷(如纺织品纹理瑕疵、铸件内部气泡),传统算法规则难以定义。深度学习通过大量样本学习,能极大提升复杂场景下的检测准确率和适应性。
3D视觉技术的普及:
通过3D激光轮廓仪或立体视觉,可以获取物体的三维点云数据,用于检测平面度、体积、焊接质量等2D视觉无法胜任的任务。
速度与分辨率的持续提升:
随着传感器技术的发展,更高帧率、更高分辨率的相机不断涌现,以满足日益增长的高速高精检测需求。
一体化与小型化:
出现更多集成了光源、镜头、相机和计算单元的智能视觉传感器,体积更小,安装更方便,成本更低,易于集成。
总结
CCD视觉检测设备以其高精度、高效率、高可靠性和非接触的独特优势,已成为推动工业自动化、智能化升级的核心驱动力之一。它不仅是替代人工检测的“利器”,更是赋能智能制造、构建数字化工厂的“基石”,正在各行各业中发挥着无可替代的关键作用。
