药品胶囊尺寸和形状机器视觉检测系统

发布时间:2025-11-30浏览量:1346作者:康耐德

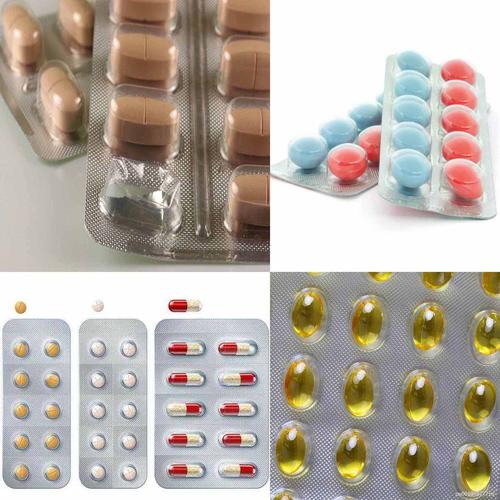

实现对药品胶囊(包括硬胶囊和软胶囊)的100%在线全检,自动识别并剔除存在尺寸、形状缺陷的不合格品。

核心检测内容:
1.  尺寸检测: 长度、直径、胶囊帽与胶囊体的套合长度等。
2.  形状缺陷检测: 变形、凹陷、凸起、塌腰、鼓肚、切口不平等。
3.  外观缺陷检测: 表面脏污、划痕、毛刺、印刷缺陷(如logo、字迹不清)。
4.  套合紧密性检测: 胶囊帽与体是否完全锁紧,有无松动或错位。

   核心算法流程:
    1.  图像采集: 接收来自相机的图像。
    2.  图像预处理: 滤波去噪、对比度增强、图像校正等,提升图像质量。
    3.  ROI定位与分割: 自动定位每个胶囊在图像中的位置,并将其从背景中分离出来。
    4.  尺寸测量:
           通过边缘检测(如Canny、Sobel)提取胶囊轮廓。
           基于亚像素技术,进行精确的像素级测量。
           通过预先标定的像素当量(每个像素代表的实际物理尺寸),将像素值转换为毫米或微米。
           计算总长、直径、帽体套合长度等,并与预设公差带进行比较。
    5.  形状分析:
           轮廓匹配: 将提取的轮廓与一个标准的“黄金模板”轮廓进行比对,计算相似度或差异度。差异过大则判为形状缺陷(如变形、鼓肚)。
           圆度/矩形度分析: 分析特定区域的几何特性。
           Blob分析: 分析连通区域的面积、重心、外接矩形等特征。
    6.  表面缺陷检测:
           纹理分析: 检测表面是否存在异常的纹理模式(如划痕)。
           频谱分析: 使用傅里叶变换等在频域内检测周期性缺陷。
           深度学习: 对于极其复杂、难以用传统算法定义的缺陷(如各种类型的脏污),可以采用深度学习(如卷积神经网络CNN)进行训练和识别,具有极高的准确性和适应性。


系统优势与价值

   高效率: 速度可达每分钟数千粒,远超人眼极限。
   高精度: 可达微米级,稳定可靠,避免人眼疲劳和主观误判。
   100%全检: 对每一粒出厂胶囊进行检测,大幅提升产品质量水平。
   数据化: 实现生产质量的数字化管理,生成统计过程控制图表,为工艺改进提供数据支持。
   降低成本: 长期来看,减少了人工成本,并因减少了客户投诉和产品召回而降低了质量风险。



实施挑战与注意事项

   胶囊多样性: 不同型号、颜色、印字的胶囊需要创建不同的检测程序和参数模板。系统应具备快速换型功能。
   高速与精度平衡: 在极高速度下,需要优化算法和硬件选型,确保处理速度跟得上图像采集速度。
   环境光干扰: 设备需要良好的遮光设计,防止外界光线影响照明稳定性。
   算法鲁棒性: 算法需要能够适应胶囊颜色的微小变化、位置的轻微抖动等。

总结而言, 一套成熟的药品胶囊尺寸和形状机器视觉检测系统,是集光、机、电、算、软于一体的高度专业化设备。它通过精准的成像和智能的算法,为制药行业提供了不可或缺的质量保障手段,是实现智能化、数字化制药工厂的关键一环。
