胶囊铝箔密封缺陷视觉检测

发布时间:2025-10-26浏览量:1288作者:康耐德

康耐德智能胶囊铝箔密封缺陷视觉检测是一个在制药、保健品行业非常重要且成熟的应用。它利用机器视觉技术来自动化地检测泡罩包装中铝箔密封层的质量问题,确保产品的安全性和质量。

下面我将从检测缺陷类型、系统核心组成、关键技术难点、一般工作流程和方案优势等方面,为您全面解析这个系统。
一、 常见的胶囊铝箔密封缺陷类型

系统需要识别的缺陷主要包括:

    密封不严/压合不良:铝箔与塑料硬片(PVC/PVDC)未能完全热封。表现为局部区域颜色发白、有褶皱、凹凸不平。

    破损/穿孔:铝箔层出现微小的孔洞或裂纹,会导致药品受潮或氧化。

    污染/异物:在密封层表面或内部沾有毛发、纤维、黑点等杂质。

    起皱:铝箔在压合过程中产生大面积、不规则的褶皱。

    划伤:铝箔表面被硬物划出痕迹,虽未穿透但影响外观和潜在密封性。

    封合不对齐:铝箔与下方的胶囊腔体位置有偏移,部分胶囊可能已被铝箔覆盖。

二、 视觉检测系统的核心


    图像处理与分析软件:

        这是系统的大脑,核心算法通常包括:

            图像预处理:滤波、降噪、对比度增强等,以改善图像质量。

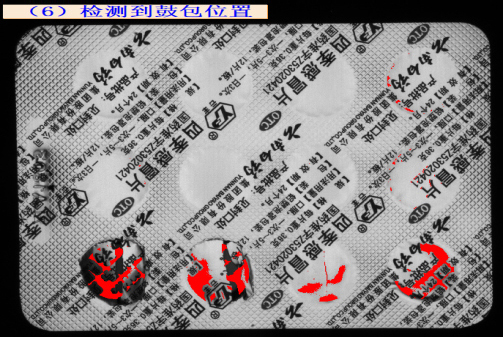

            定位与分割:首先定位每一粒胶囊的精确位置(ROI,感兴趣区域)。

            特征提取:在ROI内提取与缺陷相关的特征,如灰度值、纹理、轮廓、几何尺寸等。

            缺陷检测算法:

                模板匹配/差分法:与一个“良品”标准模板进行比较,差异超过阈值即视为缺陷。

                Blob分析(斑点分析):用于检测污染、穿孔等独立的异常区域。

                纹理分析:用于检测密封不严、起皱等具有特定纹理模式的缺陷。

                机器学习/深度学习:这是目前最先进和有效的方法。通过训练一个神经网络模型(如CNN卷积神经网络),让它学习成千上万张良品和缺陷样本,模型能够学会区分极其复杂和细微的缺陷模式,抗干扰能力强,适应性好。



三、 技术难点与挑战

    反光干扰:铝箔表面光滑,极易产生反光,干扰缺陷的识别。需要通过特殊的照明(如穹顶光)和偏振镜来消除。

    胶囊颜色干扰:胶囊本身的颜色(尤其是深色胶囊)会透过铝箔,影响对密封区域图像的判断,需要算法能够区分颜色和缺陷。

    缺陷的多样性和细微性:有些缺陷非常微小且形态不一,对相机的分辨率和算法的灵敏度要求极高。

    高速生产节拍:生产线速度很快,要求系统必须在极短时间内完成图像采集、处理和判断,对硬件和软件的实时性都是挑战。

    复杂的背景纹理:泡罩板本身的网格、印刷的文字和图案都可能被误判为缺陷,需要算法具备强大的抗干扰能力。


四、 方案优势

    高效率:可7x24小时连续工作,速度远超人眼。

    高精度与可靠性:能稳定检测出人眼难以发现的微小缺陷,减少漏检和误判。

    非接触式:不会对产品造成二次污染或损伤。

    数据化与可追溯:所有检测数据都被记录,可以实现完整的质量追溯和生产过程分析。

    降低成本:长期来看,大大减少了人工成本和质量风险成本。



康耐德智能胶囊铝箔密封缺陷视觉检测是一项综合了光学、机械、电子和计算机科学的先进技术。随着深度学习技术的普及,该系统的检测能力和适应性得到了质的飞跃,已经成为现代制药和保健品生产线中不可或缺的质量保障环节。在实施具体项目时,需要根据生产线的速度、胶囊的类型、缺陷的标准等进行详细的方案定制。
