多芯片封胶质量视觉检测系统

多芯片封胶质量检测是半导体封装环节的关键工序。封胶（Molding/Underfill）不仅保护内部芯片和引线，还直接影响器件的散热和机械可靠性。针对这一检测需求，当前行业已经形成了从 2D/3D 外观检测到内部无损探伤的综合技术体系。

以下是构建一套高精度多芯片封胶视觉检测系统的核心技术方案：

1. 核心技术架构：从外观到内部

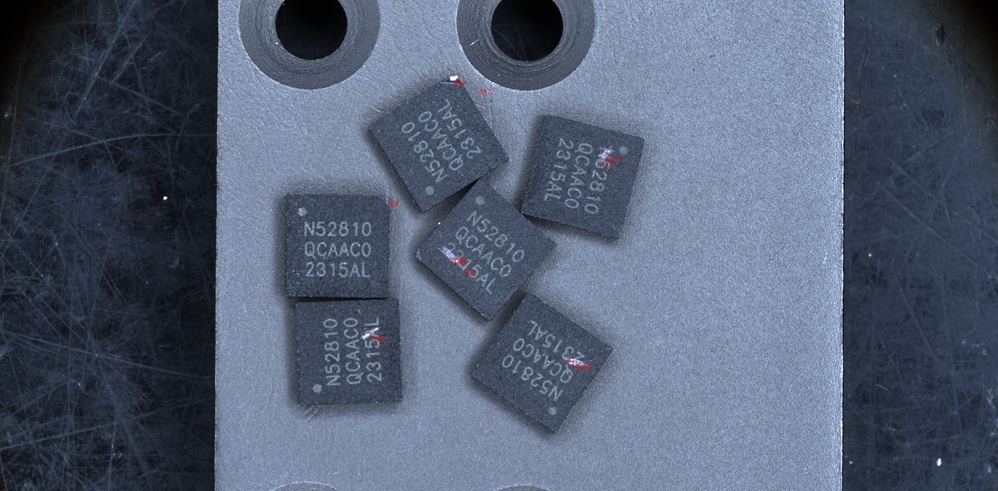

一套完整的封胶质量检测系统通常分为两个层级：主要负责外部缺陷的光学检测和负责内部缺陷的声学/射线检测。

2. 关键检测技术与痛点解决
针对多芯片封装（如MCM、SiP）的特殊性，视觉系统需重点解决以下难题：

解决“透明”与“反光”困境
多芯片封胶材料（如环氧树脂）通常是透明或半透明的，且表面具有反光特性。

方案：采用多光谱融合光源（如同轴光源、低角度环形光）结合HDR成像，增强胶体边缘与芯片表面的对比度，使透明胶体的轮廓和内部异物清晰可辨。

突破2D检测的局限性
单纯2D图像无法检测胶体厚度（高度）、爬墙高度及体积信息，且对透明胶体内部气泡容易漏检。

方案：集成3D视觉检测（如激光轮廓仪或结构光）。

胶体厚度/均匀性：通过点云数据精确测量胶体高度，防止过薄导致保护不足或过厚影响散热。

气泡检测：3D成像可捕捉胶体固化后表面的微小凹凸，反推内部可能存在的气泡或空洞。

实现芯片内部的“透视”检测
外观检测无法发现“金线偏移”、“内部空洞”或“分层”等致命缺陷。

方案：

超声波扫描显微镜：利用高频超声波穿透封装材料，在界面处反射成像。这是检测分层和空洞的“金标准”，能直观显示芯片与基板之间的粘接质量。

短波红外成像：针对硅材料具有穿透性，可用于检测硅通孔或芯片堆叠内部的裂纹。

3. 系统集成形态
根据产线节拍和精度要求，系统通常有以下两种集成模式：

离线/在线全检（高精度）

形态：独立的检测机台

特点：配合高精度XY运动平台，结合2D与3D相机进行全表面扫描。例如针对引线键合后的封胶检测，设备精度可达2.6μm/pixel，能检测上层金线遮挡下的下层胶体质量。

流水线嵌入式（高速）

形态：集成在贴片机或固化炉后的产线轨道上。

特点：采用线扫相机，实现在线实时监测。一旦发现连续缺陷（如胶嘴堵塞导致的缺胶），立即向贴片机或点胶机反馈，实现闭环工艺控制。

一套成熟的多芯片封胶质量视觉检测系统，不能仅依赖单一技术。理想的解决方案是：

2D + 3D光学检测（用于外观、尺寸、表面气泡）+ 超声SAT（用于内部分层/空洞抽检）

通过引入深度学习算法，系统能有效降低透明胶体带来的误报率，实现对溢胶、缺胶、气泡、裂纹等缺陷的零漏失管控，确保多芯片模组的出厂可靠性。
