康耐德智能晶圆ID机器视觉读取系统

晶圆ID机器视觉读取系统是半导体制造中用于追溯和过程控制的关键自动化设备。由于晶圆材质反光、字符背景复杂（如氧化膜、金属镀层）以及激光打标深度不一，读取系统通常需要结合光学成像技术、深度学习算法与机械运动控制。


1. 成像难点与光学方案

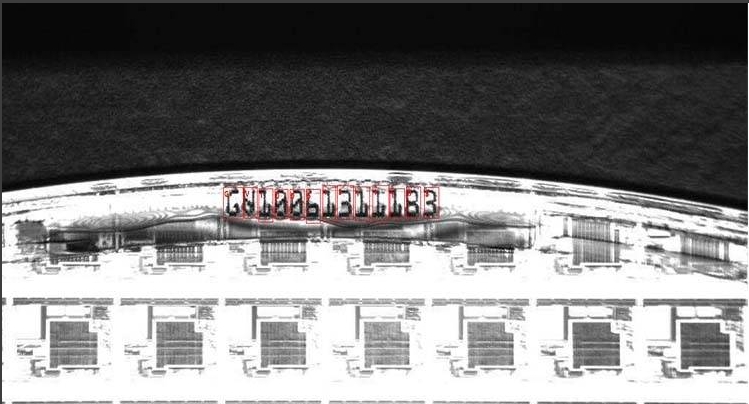

晶圆ID（通常为SEMI标准规定的字母数字组合）可能位于晶圆边缘（刻字区）或背面。成像面临两大挑战：高反光（硅片镜面效应）和低对比度（隐形激光标记）。

光源选择：

暗场照明：针对激光刻字造成的微小表面粗糙度，采用低角度环形光，使字符呈现亮色，背景保持黑暗，能有效增强划痕类标记的对比度。

同轴光：针对高反光平面，光线垂直照射，能消除表面氧化膜或金属镀层产生的眩光，使字符边缘锐利。

红外成像：对于被光刻胶覆盖或表面损坏的ID，利用红外光穿透硅材料的特性，读取表层下的深层标记。

2. 核心算法架构
现代系统已从传统的OCR（光学字符识别）转向基于深度学习的智能视觉。

定位与预处理：
由于晶圆在载具（FOUP/FOSB）中或旋转台上存在位置偏差，系统首先通过模板匹配或目标检测（如YOLO系列）精确定位ID区域。针对光照不均，需应用自适应直方图均衡化或频域滤波（如傅里叶变换）去除表面的纹理噪声（如晶粒阵列干扰）。

字符识别（OCR）：
采用卷积循环神经网络（CRNN）结合连接时序分类（CTC）的架构。这种端到端的识别网络能处理变长字符串，且对晶圆常见的断笔、粘连或蚀刻不均具有较高的鲁棒性。

防错机制：
系统需集成校验算法。根据SEMI标准（如T7、T8），晶圆ID通常包含厂区代码、批次号、晶圆号，且最后一位多为校验位。系统在输出结果前会自动计算校验和，若逻辑不符则触发重读或报警，防止误判。

3. 硬件集成形态
根据产线自动化程度，读取系统分为以下三种形态：
Standalone 离线式：人工将晶圆放置于读取台上，适合工程分析或小批量复判。

Inline 在线式：集成在晶圆分选机、探针台或量测设备内部。通常配合6轴机械臂进行多角度寻位，因为晶圆盒（Cassette）内片与片的ID朝向可能不一致。

Overhead 空中式：安装在天车（OHT）抓取晶圆盒的交接处（Load Port）。系统需要在不开盒（透过FOUP透明门）的情况下读取晶圆ID，这对镜头景深和穿透塑料/石英门的成像质量要求极高。

4. 常见失效场景与对策
在实际生产中，读取失败多由以下原因导致：
字符混淆：激光打标能量不稳定导致 “B” 与 “8”、“D” 与 “0” 难以区分。
对策：训练专用的字符分类器，结合字符间距和上下文语义进行逻辑修正。

表面污染：晶圆边缘残留的化学药液或颗粒物遮挡字符。
对策：采用多光谱成像，利用不同波长对污染物的穿透力差异提取字符特征。

超薄晶圆翘曲：厚度小于100微米的晶圆在吸盘上平整度差，导致离焦。
对策：引入激光自动对焦（Auto Focus）模块，实时补偿高度变化。

5. 通讯与追溯
系统通常通过 SECS/GEM（半导体设备通讯标准/通用设备模型）协议与工厂自动化系统（MES，制造执行系统）对接。读取的ID数据用于触发配方（Recipe）的自动加载，确保当前工艺参数与该批次晶圆的规格严格匹配。

如果您有具体的应用场景（如针对碳化硅、玻璃基板或12寸硅晶圆），或者遇到了特定的读取难题（如字符断裂、背景噪声干扰），我可以为您提供更具针对性的分析。
