CCD视觉检测设备在新能源电池制造中扮演着至关重要的角色,是实现高精度、高效率、高一致性和高安全性的核心装备之一。随着新能源汽车和储能市场的爆发式增长,对电池质量和生产自动化的要求不断提高,CCD视觉检测的应用变得不可或缺。

以下是CCD视觉检测设备在新能源电池制造中的主要应用环节:
原材料与极片检测:
涂布检测: 检测涂布宽度、边缘整齐度、有无漏涂、露箔、气泡、划痕、异物、涂层厚度均匀性等。确保涂布质量是后续工序的基础。
辊压后极片检测: 检测表面平整度、有无褶皱、压痕、裂纹、异物、边缘毛刺等。
分切/模切检测: 检测分切后的极片宽度、毛刺大小、边缘整齐度、切面质量、有无掉料、崩边、尺寸精度等。毛刺过大是后续短路的重要诱因。
尺寸与位置测量: 精确测量极片的长度、宽度、孔位、对位Mark点位置等,确保后续叠片/卷绕精度。
表面缺陷检测: 识别极片表面(包括箔材和涂层)的各类缺陷,如针孔、黑点、白点、亮斑、暗斑、凹坑、凸起、划伤、污渍等。
电芯组装过程检测:
叠片/卷绕对齐度检测: 在叠片机或卷绕机上,实时检测正负极片与隔膜之间的对齐度(Overhang),确保极片不超出隔膜范围,防止内部短路。这是电芯安全性的核心保障之一。
隔膜缺陷检测: 检测隔膜有无破损、孔洞、褶皱、污渍、划伤、异物等。隔膜缺陷直接导致短路风险。
极耳位置与形态检测: 检测极耳的位置、数量、间距、长度、平整度、有无翻折、损伤、异物焊接等。
裸电芯外观检测: 在入壳前,对裸电芯进行整体外观检查,包括极耳状态、隔膜包裹情况、表面有无损伤或异物等。
注液与封装检测:
注液口密封钉焊接检测: 检测密封钉焊接后的外观质量,如焊点位置、大小、颜色均匀性、有无爆点、虚焊、焊穿、飞溅、污染等,确保密封性。
顶盖/盖板焊接检测: 检测顶盖/盖板与壳体激光焊接或超声波焊接的焊道质量,包括焊道连续性、宽度均匀性、表面光滑度、有无裂纹、气孔、断焊、偏移等。密封性检测的关键环节。
壳体表面检测: 检测壳体表面有无划痕、凹坑、变形、污渍、腐蚀等外观缺陷。
电解液渗漏检测: 通过特定光源(如UV光)或图像处理算法,检测注液后或老化过程中壳体表面、焊缝处、注液口是否有电解液渗出痕迹。
化成与分容后检测:
外观终检: 在电池完成化成、分容等工序后,进行全面的最终外观检查。包括壳体所有表面、焊缝、二维码/条码区域、极柱、安全阀等,检查划伤、凹坑、变形、污染、腐蚀、焊接不良、标签错贴/漏贴/歪斜/模糊等。

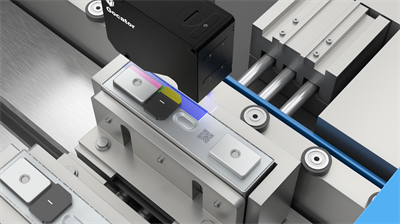

二维码/条码读取与验证: 高速、准确地读取电池壳体上的二维码或条码,进行信息绑定、追溯和防错(如验证是否与系统匹配、有无重复)。
模组与Pack组装检测:
电芯上料位置与极性确认: 确保电芯在模组中的位置和方向(极性)正确。
Busbar/连接片焊接检测: 检测Busbar激光焊接或超声焊接的焊点数量、位置、外观质量(熔深、飞溅、气孔、虚焊等)。
模组装配完整性检测: 检测螺丝拧紧状态、汇流排安装到位、绝缘片/垫片放置、线束连接、采样点位置等。
Pack总成外观检测: 检查整个电池包外壳、高压连接器、冷却接口、标签等的外观质量。
涂胶检测: 检测密封胶/导热胶的涂敷轨迹连续性、宽度、位置、有无断胶、溢胶等。
CCD视觉检测在新能源电池制造中的核心优势:
高精度与高分辨率: CCD传感器配合高分辨率镜头,能够检测人眼难以发现的微米级缺陷(如微小毛刺、针孔、微划痕)。
高速在线检测: 满足电池生产线高速节拍(如每分钟数十甚至上百个电芯)的要求,实现100%在线全检,替代人工抽检。
非接触、无损检测: 不会对电池造成任何物理损伤。
高一致性与客观性: 避免人工检测的主观性、疲劳和个体差异,确保检测标准统一。
数据可追溯性: 检测结果与图像可实时存储,绑定电池身份信息(二维码),实现全过程质量追溯,便于质量分析和工艺改进。
提升安全性: 有效识别可能导致电池短路、热失控的关键缺陷(如毛刺、对齐不良、隔膜破损、焊接不良、密封失效),是保障电池本质安全的关键防线。
降低成本: 早期发现缺陷,避免不良品流入后续工序造成更大浪费(时间、材料、能源)。减少人工成本,提高整体生产效率和良率。
提升自动化水平: 是实现电池制造全流程自动化和智能化(工业4.0)不可或缺的关键环节。
面临的挑战与发展趋势:
复杂缺陷识别: 电池材料(如深色涂层)和缺陷(如轻微褶皱、暗色异物)的对比度低,对成像系统和算法提出更高要求。
高反光表面处理: 金属壳体、焊道等强反光表面的检测需要特殊的光源设计和图像处理技术。
高速与精度平衡: 在保证高速检测的同时,对精度要求越来越高。
3D检测需求增长: 对于厚度测量(如涂布)、平面度(如焊接)、胶路高度等,2D视觉有局限,3D视觉(如激光三角测量、结构光)应用增多。
AI深度学习的应用: 利用AI算法(特别是深度学习)处理复杂、多变、难以用传统规则定义的缺陷,提高检测的准确性和鲁棒性。
多传感器融合: 结合2D视觉、3D视觉、红外热成像、X光等,实现更全面的质量监控。
集成化与智能化: 视觉系统与生产线控制系统深度集成,实现闭环控制和智能决策。
总结:
CCD视觉检测设备已成为新能源电池制造过程中保证产品质量、提升生产效率、降低成本和确保安全性的核心装备。它贯穿于从原材料到Pack成品的整个制造链,尤其在极片制造、电芯组装、焊接密封、外观终检等关键环节发挥着不可替代的作用。随着电池技术的发展和制造要求的不断提高,CCD视觉检测技术本身也在向更高精度、更快速度、更智能(AI驱动)、更多维(3D融合)的方向持续演进。
