芯片贴装胶点直径机器视觉检测

在半导体封装工艺中，芯片贴装（Die Bonding）后的点胶（Dispensing）工序是确保芯片与基板机械连接和散热的关键环节。

胶点直径的精度直接影响：
机械粘着强度：胶量不足会导致芯片在后续工艺中脱落
散热性能：胶层厚度影响热传导效率
电气绝缘：胶体缺陷可能导致短路

核心技术参数与检测标准
胶点直径: ±3% 误差范围 3D轮廓测量/2D视觉
胶层高度: <1μm 精度 激光轮廓仪
气泡缺陷 :直径>2μm 需检出 多角度LED照明+AI算法
溢料检测: 超出芯片边缘>1μm 亚像素边缘检测
胶体划伤 :表面缺陷识别 深度学习分割

主流视觉检测技术方案

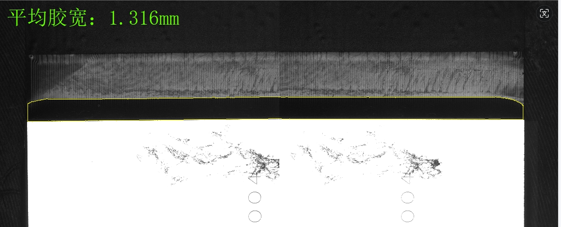

1. 2D AOI（自动光学检测）
硬件：高速面阵相机 + 多角度光源
功能：检测胶体气泡、溢料、形状异常
精度：微米级
适用：高速产线初步筛选

2. 2.5D AOI
技术：深度技术 + 多通道LED照明
功能：焊线检测、芯片表面缺陷
精度：亚微米级

3. 3D AOI（推荐方案）
硬件：激光轮廓仪 + 高分辨率成像
功能：胶层高度、体积测量、焊球3D形貌
精度：<1μm，可实现真正的胶点体积计算
优势：能检测胶体内部气泡和裂纹

4. AI深度学习检测
技术：自适应算法 + 模式识别
能力：可识别20+种缺陷类型（多胶、少胶、断胶、扭曲、气泡等）
漏检率：≤0.5%
特点：通过胶点大小和形状分析，实现"点胶-检测-补偿"闭环控制

行业应用挑战
微型化趋势：01005封装（0.4mm×0.2mm）要求胶点直径检测精度<±0.03mm
多胶路检测：复杂胶型（圆点、条纹、旋涡）需要多角度成像
实时性要求：高速产线要求检测速度<100ms/点
材料多样性：环氧胶、银胶、底部填充胶等不同光学特性

   芯片贴装胶点直径的机器视觉检测正从传统的2D测量向3D形貌测量发展，结合AI算法实现从"能看"到"看懂"的跨越，最终目标是实现零缺陷的闭环工艺控制。
