胶囊包装完整性机器视觉检测系统

发布时间:2026-01-11浏览量:1297作者:康耐德

该系统是制药、保健品和食品行业质量控制中的关键设备,用于自动、高速、非接触地检测胶囊产品(特别是泡罩包装)的各种外观和封装缺陷。


核心目标: 替代传统人工目检,实现100%在线全检,确保每一板(片)胶囊产品在出厂前其包装的物理完整性符合标准。

检测意义:
1.  保证药品安全: 防止密封不严导致的药品受潮、氧化、污染或微生物侵入,确保药效和患者安全。
2.  符合法规要求: 满足FDA、GMP、NMPA等国内外药品生产质量管理规范对包装完整性的强制性要求。
3.  提升品牌形象: 避免有外观缺陷的产品流入市场,损害品牌信誉。
4.  提高生产效率与一致性: 机器视觉检测速度远超人眼(可达每分钟数百板),且无疲劳、标准统一,结果客观可追溯。
5.  降低成本: 减少人工成本、培训成本和因漏检造成的产品召回风险。

系统主要构成

成像硬件单元:
       工业相机: 通常使用高分辨率的面阵相机或线阵相机。彩色相机用于识别色差、污渍、印刷缺陷;黑白相机在特定光源下对比度更高,适合检测轮廓、缺失、破损。
       工业镜头: 选择合适的焦距和景深,确保整个视野内的胶囊图像清晰。
       照明系统(关键): 这是机器视觉的灵魂。常用方案包括:
           背光照明: 用于检测胶囊的轮廓缺失(空泡)、胶囊破损、胶囊缺失。胶囊会呈现为黑色轮廓,背景明亮,任何缺失或破损都会改变轮廓形状。
           同轴光/穹顶光: 用于检测泡罩表面划痕、凹陷、污渍、铝箔印刷缺陷(日期、批号)、密封不良(皱褶)。能均匀地照亮反光表面,凸显纹理差异。
           组合光源: 多角度、多颜色的光源组合,以应对复杂缺陷。
       图像采集卡/千兆网接口: 负责将相机图像高速传输到处理计算机。


技术难点与挑战

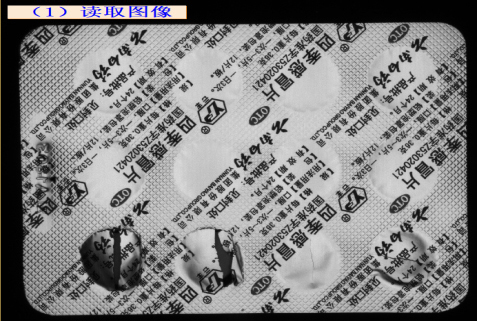

1.  反光问题: 铝箔表面高度反光,容易形成高光点,干扰缺陷识别。需要精心设计光源(如使用漫射圆顶光)来克服。
2.  材料多样性: PVC、铝箔、PVDC等不同包装材料的光学特性差异大,需要针对性地调整光源和算法参数。
3.  高速检测: 生产线速度极快,要求系统在极短时间内完成图像采集、处理和决策,对硬件和算法效率都是挑战。
4.  缺陷的模糊性: 有些缺陷(如轻微皱褶、浅划痕)与合格品的界限模糊,需要智能算法(如深度学习) 来学习大量样本,做出更接近人眼但更稳定的判断。
5.  复杂背景干扰: 胶囊本身的颜色、图案可能与缺陷混淆,需要强大的图像分割能力。


发展趋势

1.  深度学习(AI)的广泛应用: 传统的规则算法(阈值、边缘)对复杂、不规则的缺陷定义困难。基于深度学习的分类和分割网络(如CNN)能够自动学习缺陷特征,极大地提升了系统对未知缺陷、变异缺陷的检出率和适应性。
2.  3D视觉检测: 引入3D激光轮廓传感器或双目视觉,可以精确测量泡罩的高度、深度和体积,用于检测更细微的成型不良和密封凸起,这是2D视觉无法实现的。
3.  高光谱/多光谱成像: 用于检测更细微的成分污染或材料异常。
4.  系统集成与智能化: 与MES(制造执行系统)、ERP系统集成,实现质量数据全流程打通。具备自学习、自优化功能的智能系统。
5.  标准化与模块化: 设备厂商提供更灵活、易配置的软件平台,降低用户的使用和换型难度。


胶囊包装完整性机器视觉检测系统是现代制药工业自动化与质量控制的标杆应用。它通过精密的光、机、电、算、软一体化设计,将人眼从重复枯燥的劳动中解放出来,并以更高的可靠性捍卫着药品安全的最后一道物理防线。随着AI和3D技术的融入,这类系统正变得越来越智能和强大。
