胶囊OCR/OCV机器视觉读取

药品胶囊的OCR（光学字符识别）和OCV（光学字符验证）是药品生产线上确保产品标识正确、可追溯的核心质量控制环节。


 一、 OCR 与 OCV 的区别与目标

   OCR： 主要目的是“读取”胶囊上的字符（如批号、有效期、产品代码），并将其转换为计算机可处理的文本信息，用于数据记录和追溯。
   OCV： 主要目的是“验证”印刷的字符是否正确、完整、清晰，是否符合预设的模板或标准。它更侧重于质量判断（通过/不通过），而不一定需要知道具体是什么字符。
       简单理解： OCR是“读出来是什么”， OCV是“检查印得好不好、对不对”。

在胶囊检测中，两者通常结合使用：
1.  先进行 OCV，确认字符印刷质量合格（无漏印、模糊、错位、污染）。
2.  再进行 OCR，读取正确的字符内容，与数据库或预设信息进行比对，确保内容无误（如批号是否正确）。
3.  最终结果用于触发分拣机构，剔除不合格品。

核心挑战

1.  高反光表面： 胶囊外壳（特别是明胶胶囊）非常光滑，容易产生镜面反射，干扰字符成像。
2.  曲面变形： 字符印在圆柱形胶囊表面，会产生透视畸变和字符拉伸，增加识别难度。
3.  低对比度： 字符颜色与胶囊体颜色可能相近（如白色胶囊印白色字），对比度差。
4.  字体微小且多样： 药厂使用的字体可能非标准，且字号很小（通常仅12mm高）。
5.  高速生产： 生产线速度极快（每分钟可达数千粒），要求视觉系统必须在极短时间内完成采集、处理和判断。
6.  多变背景： 胶囊可能有多种颜色（红、黄、蓝、透明等），需要算法能适应不同背景。
7.  环境要求： 需符合GMP（药品生产质量管理规范）要求，设备材质易清洁，不产尘。

 关键实施步骤与算法流程

1.  定位与ROI提取：
       首先在图像中找到胶囊的位置。可能使用模式匹配、Blob分析等工具。
       根据胶囊位置，定义字符所在的关注区域，减少处理范围。

2.  图像预处理：
       畸变校正： 对于曲面字符，可通过算法进行“展开”，将其恢复为平面字符图像。
       增强对比度： 使用灰度拉伸、直方图均衡化等方法，提高字符与背景的对比。
       滤波去噪： 去除图像中的噪声点。

3.  字符分割：
       这是OCR的关键步骤。将ROI区域中的一连串字符，精确地分割成单个字符的图像块。
       对于印刷质量好的情况，可用投影法（水平/垂直投影找空隙）。对于粘连、断裂字符，需要更复杂的算法。

4.  特征提取与识别/验证：
       对于OCV：
           像素比对法： 将待测图像与一个“黄金模板”图像在像素级别进行比对，计算差异度。简单快速，但对位置和光照敏感。
           特征OCV法： 提取字符的几何特征（如笔画宽度、端点、孔洞等）进行比对，鲁棒性更强。
       对于OCR：
           基于特征的传统方法： 提取每个字符块的特征（如网格特征），与预训练的字符库进行匹配。
           深度学习法： 使用训练好的CNN（卷积神经网络）模型，直接对字符块或整个字符串进行端到端的识别。这是当前的主流和趋势，对变形、低质量字符的识别率远高于传统方法。

决策与输出：
       OCV： 差异值超过阈值 → 判为印刷缺陷。
       OCR： 识别出的字符串与预设字符串不匹配 → 判为内容错误。
       系统通过I/O卡或以太网，将结果（OK/NG）及读取内容发送给PLC或上位机。

发展趋势

1.  深度学习全面应用： 不仅用于OCR，也用于OCV，能更好地处理复杂背景、变异字体和微小缺陷。
2.  3D视觉辅助： 使用3D相机获取胶囊高度信息，可以更精确地定位字符区域，并检测字符的印刷高度（有无漏印）。
3.  一体化与集成化： 视觉系统与PLC、机器人、MES（制造执行系统）无缝集成，实现全自动化的数据追溯和质量控制。

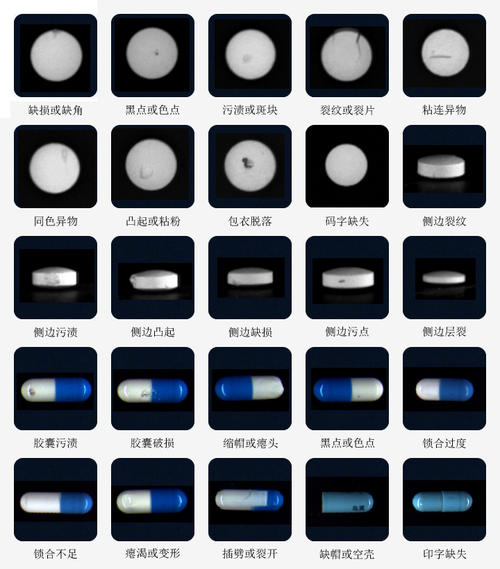

4.  AI综合质检： 一套视觉系统同时完成OCR/OCV、胶囊外观缺陷（脏污、破损）、颜色分拣、尺寸测量等多重任务。


如果您需要部署这样一套系统，建议：

1.  明确需求： 速度、精度（误剔率/漏剔率）、字符类型、胶囊种类、生产线接口。
2.  重视打光实验： 在项目前期，用不同的光源和角度对实物样品进行测试，找到最佳成像方案。
3.  选择可靠供应商： 选择在制药行业有丰富经验的机器视觉集成商或设备制造商。
4.  考虑深度学习方案： 对于复杂的字符识别，深度学习的适应性和准确率更具优势。
5.  预留测试与调试时间： 在实际生产线上进行充分的测试和参数优化，以应对各种边界情况。

药品胶囊的OCR/OCV是机器视觉技术在高要求工业场景中的成功应用，对保障药品安全和生产合规性至关重要。
