FPC(柔性印制电路板)点胶形状缺陷视觉检测是电子制造行业中保证产品质量的关键环节。点胶工艺主要用于FPC上的元件固定、补强或封装,点胶的形状、位置和一致性直接影响产品的可靠性和电气性能。视觉检测系统通过工业相机、光学照明和图像处理算法,自动识别各类形状缺陷,代替人工目检,提高检测效率和准确性。

FPC点胶常见形状缺陷
在点胶过程中,由于胶水特性、点胶阀参数、基板表面状态或环境因素,可能出现以下形状缺陷:
断胶/缺胶:胶线中间出现断开,胶水不连续
胶量过多(堆胶):局部胶水堆积过高,超出允许厚度形状凸起
胶量过少(细胶):胶线宽度或高度低于规格下限 线条极细或几乎不可见
偏移 :胶线中心偏离预设路径,可能接触不该接触的区域 胶线偏向一侧
溢胶 :胶水流到不该点胶的区域,污染焊盘或相邻元件 胶水扩散超出边界
拉丝/拖尾:点胶结束时胶水拉出细丝,悬挂在基板上 胶尾带有细长丝
胶形不规则 :胶线边缘锯齿状、波浪形,或粗细不均匀 边缘不光滑
气泡/空洞 :胶水内部存在气泡,导致形状异常或影响强度 胶内有透明空洞
FPC点胶检测面临独特难点:
材料特性复杂:FPC表面不平整、易变形、反光;胶水可能是透明、半透明或高反光
三维形态评估:胶点是立体结构,2D图像难以准确评估体积和真实高度
背景多变:胶点可能位于金色焊盘、绿色阻焊膜等不同背景上
精度与速度平衡:需达到±10μm精度,同时满足生产线节拍(通常<500ms)

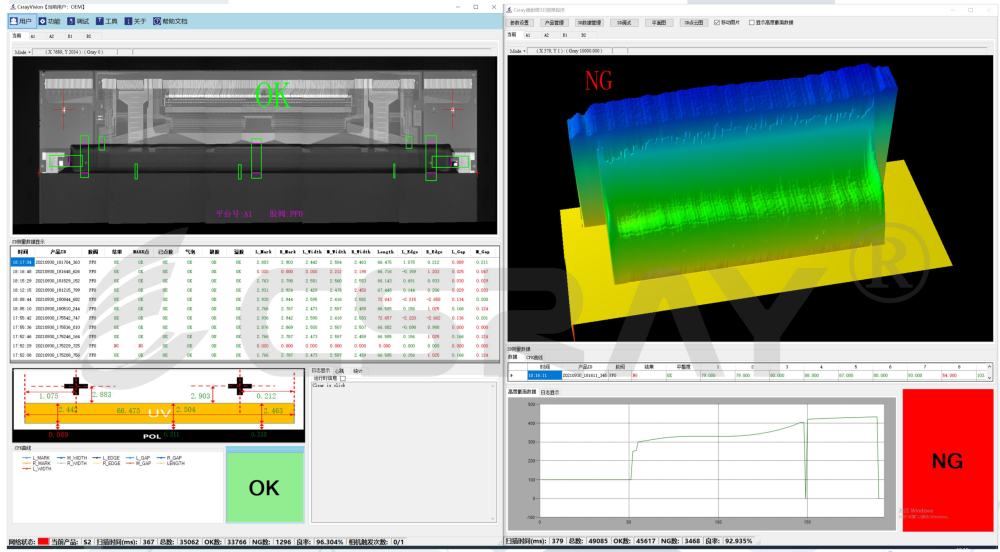

对于需要精确高度测量的场合(如堆胶、缺胶),可采用激光三角法或结构光3D相机,获取胶线三维点云,分析高度分布、体积、截面形状。
关键技术挑战与解决方案
胶水透明或半透明:普通光源下对比度低。
解决方案:使用特殊波长(如紫外或蓝光)激发荧光,或采用偏振光、同轴光增强边缘对比;也可用3D激光轮廓仪直接测量形状。
FPC反光、颜色多样:背景复杂,影响分割。
解决方案:多角度照明消除反光;采用彩色相机利用颜色信息分离胶水;或使用深度学习分割模型适应不同背景。
高精度实时检测:产线节拍快,需要快速处理。
解决方案:优化算法(如使用GPU加速),并行处理;采用硬件触发采集和流水线处理架构。
胶路复杂多样:不同产品点胶路径变化大。
解决方案:建立产品数据库,自动切换检测参数;使用深度学习模型自动适应不同形状。
缺陷定义模糊:如轻微拉丝、边缘轻微锯齿是否算缺陷需量化。
解决方案:与工艺工程师共同制定量化指标,如拉丝长度超过0.2mm判定缺陷。
未来发展趋势
3D视觉普及:结合2D与3D信息,全面检测形状缺陷。
深度学习智能化:通过大量样本训练,自动识别难以量化的复杂缺陷,如拉丝、气泡。
在线学习与自适应:系统能根据连续生产数据调整检测阈值,减少误报。
多光谱/高光谱成像:分析胶水成分固化情况,检测潜在缺陷。
FPC点胶形状缺陷视觉检测是一个综合光学、图像处理和精密测量的工程问题,需要根据实际产线环境、胶水特性和缺陷类型选择合适的方案。通过合理的系统设计和算法开发,可以显著提升检测准确率和生产效率。
