视觉系统能够应用在芯片封装中的哪些方面

视觉系统（机器视觉）在芯片封装过程中扮演着贯穿始终的眼睛的角色。随着芯片封装向高密度、小型化和3D化发展，视觉系统的精度和速度直接决定了封装的良率与效率。

以下是视觉系统在芯片封装中的主要应用方面，从工艺流程的角度进行划分：

1. 晶圆级定位与识别（前道封装准备）

在封装的最初阶段，视觉系统用于对晶圆进行处理和识别：

    晶圆对准： 在划片（切割）之前，视觉系统通过识别晶圆上的对准标记，精确计算晶圆的位置和旋转角度，确保切割的精度。

    缺陷标记读取： 读取晶圆上由前道工序留下的墨点标记或电子地图，跳过有缺陷的芯片，避免封装资源的浪费。

    字符与二维码识别： 读取晶圆或芯片载体上的Data Matrix码，实现生产过程的追溯。

2. 贴片与互连环节（核心工艺）

这是视觉系统应用最密集、精度要求最高的环节，主要涉及对位：

    倒装芯片（Flip Chip）对位：

        上下双视场视觉： 同时拍摄芯片上的凸点（Bump）和基板上的焊盘，通过图像处理计算两者的偏移量，驱动高精度运动平台进行实时补偿，实现凸点与焊盘的精确对准。

        共面性检测： 检测所有凸点的高度是否一致，防止虚焊。

    引线键合（Wire Bonding）：

        焊点定位： 视觉系统识别芯片上的焊盘和基板上的引脚，引导焊线头精确地在两点之间打线。

        焊后检测： 检测焊点的形状、位置以及弧形高度是否符合要求。

    贴片机（Die Attach）：

        芯片拾取： 从蓝膜上识别芯片的位置和角度，引导吸嘴准确拾取（通常需要配合背光）。

        基板定位： 识别基板上点胶或贴装的位置。

3. 精密测量

利用视觉系统的亚像素处理能力，进行微米级的尺寸测量：

    共面性测量： 测量BGA（球栅阵列）或LGA（栅格阵列）封装中锡球或焊盘的高度差，确保所有引脚在同一平面上。

    线宽/间距测量： 测量基板电路或重布线层的线宽、线距是否符合设计规范。

    锡球尺寸与圆度： 植球后，检测每个锡球的直径、圆度和缺失情况。

4. 外观缺陷检测（AOI）

在封装的各个阶段，视觉系统对芯片外观进行自动化光学检测：

    表面缺陷： 检测芯片表面的划痕、崩边、裂纹、污染或异物。

    塑封检测： 检测塑封体是否有气泡、未填满区域或溢料。

    共面性检测（2D/3D）： 针对多引脚器件，检测引脚是否共面、有无翘曲。

5. 3D视觉与共形性检测（先进封装）

随着先进封装（如2.5D/3D封装、扇出型封装）的发展，3D视觉变得越来越重要：

    硅通孔（TSV）检测： 在晶圆减薄后，从背面检测TSV的露出情况，确保深孔的开口质量。

    微凸点高度测量： 铜柱或微凸点的三维形态、高度一致性检测（需要使用激光共聚焦或结构光3D相机）。

    翘曲度检测： 封装过程中，芯片或载板受热会产生翘曲，视觉系统（如激光位移传感器结合线扫相机）用于测量实时翘曲度，为补偿对位提供数据。

6. 成品外观分选

在封装完成的最后阶段：

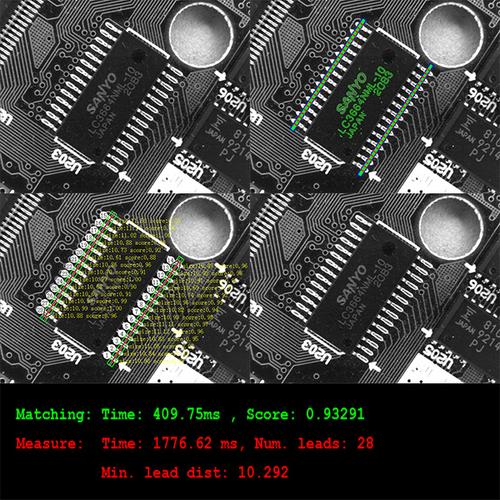

    引脚共面性与间距检测： 对于SOP、QFP等封装，检测引脚是否平整、间距是否均匀。

    打标字符识别与检测： 检测芯片表面激光打标的字符是否清晰、位置是否正确、有无重印。

    最终外观分选： 根据视觉检测结果，将良品与不良品（外观瑕疵、尺寸不合格）自动分拣到不同的料盒中。

7. 辅助工艺控制

    点胶引导与检测： 在底部填充或围坝填充时，视觉系统引导点胶路径，并在点胶后检测胶水的宽度、高度和覆盖范围。


在芯片封装中，视觉系统早已超越了简单的“拍照”功能。它结合了高分辨率光学系统、高速图像处理算法和精密运动控制，主要解决高精度对位和微观缺陷检测这两大核心问题。随着Chiplet和异构集成技术的发展，对多芯片之间的对准精度要求越来越高，视觉系统的地位也愈发关键。
