芯片引线键合后涂覆保护胶,是为了防潮、防震、防尘。但这个环节容易出现漏胶、溢胶、气泡、断线等问题,且金线和焊点极为精细微小,必须用高精度的视觉系统来把关。
目前主流的解决方案结合了2D/3D光学成像与AI算法,其系统架构和功能如下:
系统核心架构
高精度光学成像:这是检测的基础。对于引线键合区域,通常需要3微米/像素的高分辨率,并搭配多角度光源,让胶体和金线在不同颜色光下呈现差异,便于区分。而对于胶体本身,还需引入3D激光轮廓仪来测量胶高和胶宽。
核心软件算法:系统通过视觉平台处理图像。传统算法用于基础的斑点、面积和位置检测;AI深度学习则用于处理气泡、飞溅等复杂缺陷。特别地,对于黑色基材上的黑色胶水,AI能实现人眼难以完成的精准检测。
产线集成方式:检测可以是在线飞拍(不停机抓拍,速度快)或离线检测。系统需与MES系统(制造执行系统)打通,一旦发现连续缺陷,可立即向涂胶机报警,实现闭环控制,及时止损。

关键检测指标
这套系统主要围绕胶体和金线两方面进行把关:
胶体缺陷检测
漏胶/少胶:通过计算保护胶覆盖面积是否达标来判定。
溢胶:检测胶水是否扩散到规定区域外,比如覆盖了不需要保护的焊盘。
气泡/飞溅:利用AI算法识别胶水内部的微小气泡或边缘的胶点飞溅。

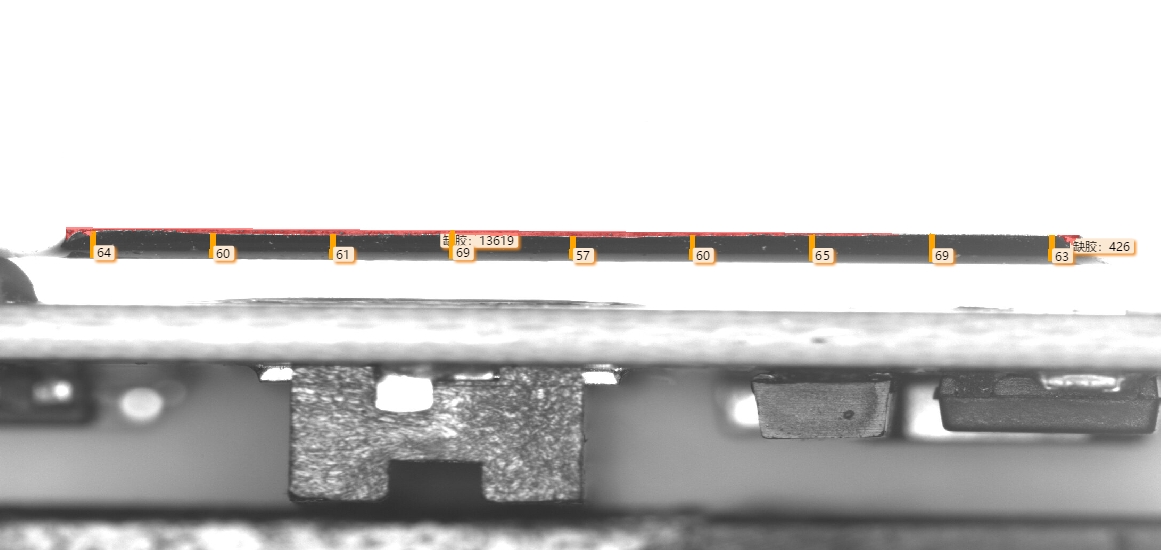

胶高/胶宽:使用3D视觉测量胶体的实际高度和宽度是否符合工艺标准。
连带损伤检测
断线/塌线:检测极细的金线(φ20-50μm)是否在喷胶压力下被冲断或冲歪。
焊点损伤:确认第一焊点(金球)和第二焊点(鱼尾)在涂胶后依然完整。
实施建议
2D与3D结合:建议初期规划时引入3D视觉。因为胶体是三维的,仅靠2D容易漏检胶高不足等问题,3D能有效避免这部分缺陷流出。
预留AI算力:硬件选型时,工控机建议配置较高性能的显卡。未来处理透明胶体、复杂反光时,深度学习比传统算法适应性更强,维护成本更低。
关注光源选型:这是项目成败的关键。务必要求供应商进行实物打光测试,找到最能凸显缺陷的光源角度和颜色,否则后续算法再强也难以发挥效果。
缺陷复判机制:系统应保留缺陷图片并支持一键复判,帮助快速优化参数,将误报率控制在2%-3% 以内,漏检率低于0.5%,以保证生产顺畅。
