微机电系统传感器围坝填充点胶视觉检测系统

MEMS传感器围坝填充对胶形精度要求极高，传统人工方式难以保证一致性。目前康耐德智能的视觉点胶系统已形成“先定位、再点胶、后检测”的闭环控制模式，能够有效解决围坝胶宽、胶高及连续性的控制难题。

1. 核心系统架构：从定位到检测的闭环
一个成熟的围坝填充点胶检测系统通常包含三大核心模块，它们协同工作以确保工艺精度：

高精度视觉定位模块（眼）

核心功能：负责识别产品位置并补偿来料公差。系统通过高分辨率工业相机（如1200万像素以上）配合环形光源，抓取PCB板上的Mark点或MEMS芯片特征。

关键技术：采用模式匹配与边缘识别算法，即使产品存在±180°的角度旋转或位置偏移，系统也能实时计算出补偿值，精度可达微米级。

智能点胶执行模块（手）

执行方式：针对围坝工艺，通常采用压电式喷射阀。这种阀体可以实现非接触式喷射，最小胶点直径可控制在0.2mm左右，胶量控制精度达0.01微升级别，能有效避免拉丝和拖尾。

材料适应：系统需具备智能温控功能，以维持高粘度围坝环氧树脂或银浆的流动性稳定。

康耐德智能在线视觉检测模块（脑）

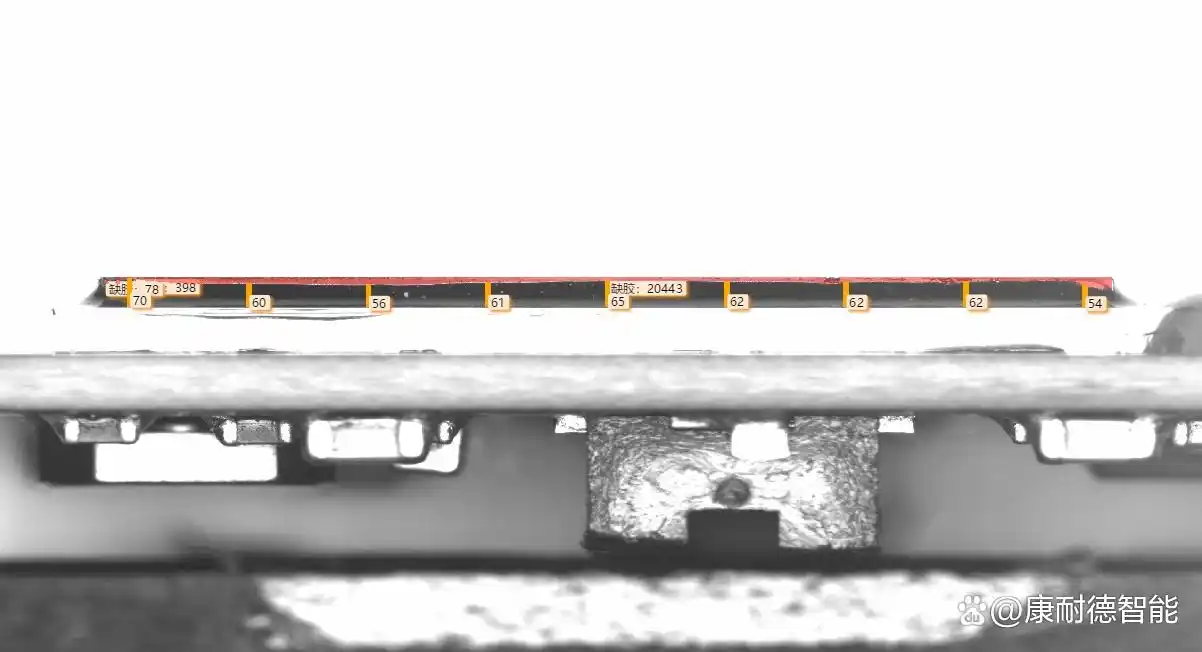

实时监控：在点胶完成后立即对胶路进行扫描，检测是否存在断胶、偏胶、溢胶或胶宽不均等缺陷。

三维检测：对于有高度要求的围坝，可选配3D激光轮廓仪或光谱共焦传感器，实时检测胶水的高度与轮廓（3D形貌），确保围坝的密封性。

2. 关键工艺需求：围坝的独特性
与普通的表面贴装点胶不同，MEMS围坝填充对视觉检测提出了更细化的要求：

封闭性要求：围坝通常用于在芯片周围形成封闭的“围墙”，用于后续灌封或保护内部精细结构。视觉系统必须严格检测胶路的闭环连续性，任何微小的断点（哪怕小于0.1mm）都可能导致后期漏胶或防水失效。

高宽比与线宽：在微小的MEMS空间内，围坝往往要求窄线宽（如10um-20um）且具有一定的高度以容纳内部组件。目前的先进设备通过五轴联动和3D视觉引导，已能将线宽精度控制在±15um以内，围坝平整度控制在25um以下。

特殊标识检测法：针对极细微的漏胶情况，一种专利技术通过识别点胶前后特征标识（如沉孔或图案） 的覆盖程度来判断质量。如果点胶后特征标识依然清晰可见，则判定为漏点胶。

康耐德智能微机电系统传感器围坝填充点胶视觉检测系统的核心价值在于全流程的质量数据化。通过高精度的视觉引导、微升级的喷射技术以及多维度的在线检测，该系统不仅解决了人工无法完成的微米级密封难题，还为半导体封装提供了可追溯的生产数据，是实现高良率量产的关键保障。
