芯片塑封异形结构保护点胶视觉检测系统

芯片塑封异形结构的点胶质量检测，传统2D视觉和固定扫描方案常因曲面反光、路径复杂而力不从心。当前的主流技术路线已转向3D视觉引导+AI路径规划，通过动态姿态调整从源头解决阴影和数据缺失问题。

1. 核心检测流程

康耐德智能芯片塑封异形结构保护点胶视觉检测系统通常集成在点胶产线中，形成“先引导，后检测”的闭环控制：

在线定位与引导：通过2D/3D视觉识别异形工件的轮廓和基准点（Mark点），计算点胶路径的位置偏差，实时补偿给运动机构，确保针头精准到达指定位置。

胶路三维检测：点胶完成后，利用3D激光轮廓仪沿胶路快速扫描，采集胶高、胶宽及连续性数据，并与工艺参数比对。

实时反馈与修正：检测到断胶、溢胶等缺陷时，系统可立即报警或联动剔除，部分高级方案还能将偏差数据反向闭环，自动调整后续点胶参数。

2. 关键技术突破

针对“异形”和“塑封”这两个难点，现有技术方案主要从以下方面突破：

应对异形结构的3D动态扫描：传统方案面对弯曲、高低起伏的胶路时，激光容易因角度倾斜产生阴影盲区。新一代方案（康耐德智能）采用贝塞尔曲线规划扫描路径，并联动XYZR轴实时调整姿态，确保激光始终与胶面垂直，一次性获取完整点云数据，避免多次扫描带来的误差。

复杂塑封表面的成像处理：芯片塑封体表面往往有不同材质（如金属框架与黑色塑封料），反光率差异大。高端方案融合多角度光源（同轴光、环光）和高动态图像算法，增强低对比度下的特征识别能力，确保定位不丢失。

微米级精度测量：对于Underfill（底部填充）等工艺，胶路尺寸极小。系统依赖高分辨率3D传感器（重复精度可达0.2μm）和亚像素算法，精确测量胶宽、厚度，并检测气泡、塌陷等微观缺陷。

3. 方案选型建议

不同应用场景对检测系统的侧重点不同，下表整理了针对性的选型参考：

异形/曲面中框点胶： 路径精准度、曲面胶高均匀性 五轴联动+3D激光扫描：通过RTCP算法保持胶头垂直，确保曲面胶路位置精度在±0.02mm内。

芯片底部填充： 胶水流动性、空洞、爬胶高度 高精度3D轮廓仪：关注Z轴重复精度，需检测微小区域的胶量缺失与隐形气泡。

高速产线在线检测 ：节拍、实时性 2D+3D融合：2D负责快速定位和平面断胶检测，3D负责深度信息，平衡速度与精度。

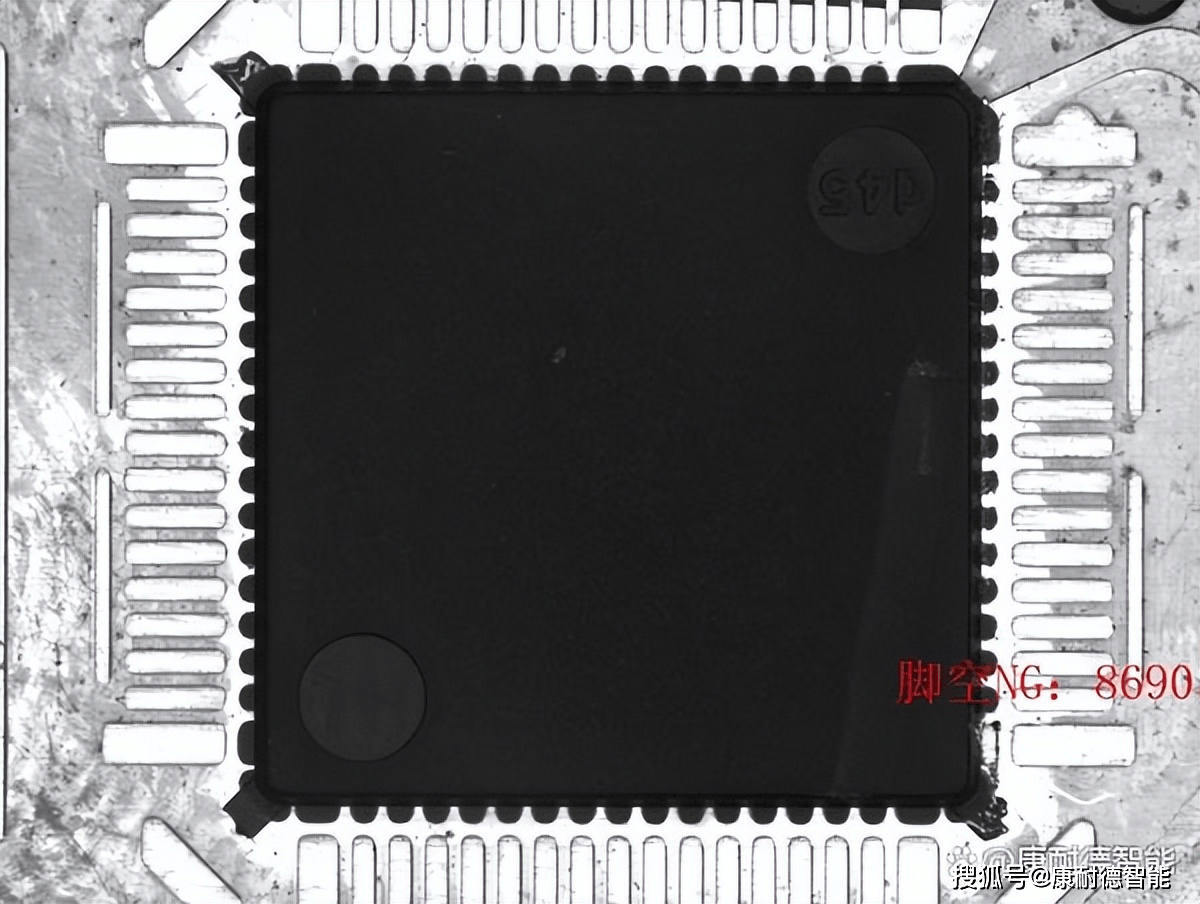

塑封前异物检测 ：引线框架洁净度 2D图像比对：在塑封前拍照，与标准图对比非塑封区，防止压伤模具。

康耐德智能芯片塑封异形结构保护点胶视觉检测系统目前成熟方案已能实现微米级胶路测量和99.9%以上的缺陷检出率。

如果你的产品具有高度复杂性（如多曲面、深腔结构），建议重点关注动态联动扫描能力的3D方案；如果主要检测平面轮廓胶路，高精度的2D视觉配合AI算法通常即可满足需求。
