CCD视觉定位系统:高精度定位背后的算法与技术

发布时间:2025-08-15浏览量:4895作者:康耐德

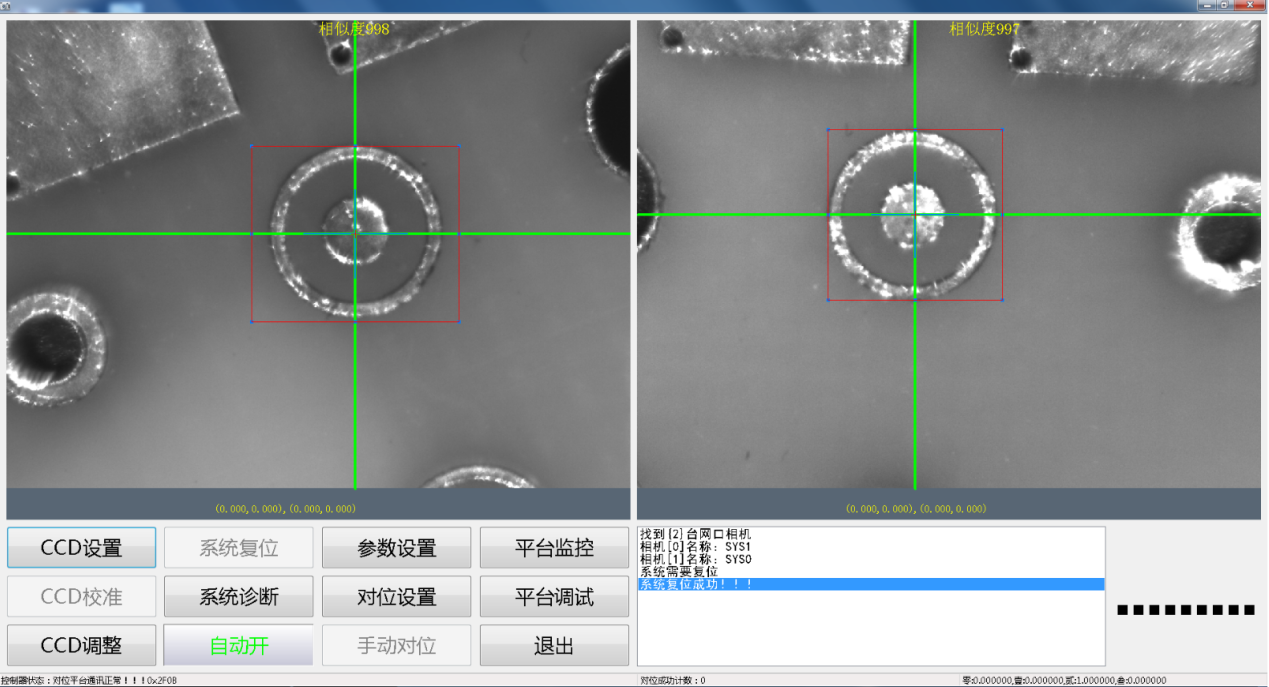

CCD视觉定位系统是实现高精度、非接触式位置测量的核心技术,广泛应用于半导体制造、精密装配、机器人引导、质量检测等领域。其高精度定位能力背后是硬件与算法的紧密配合,以下详细解析其核心算法与技术:d44b583ae33485f497dd64408b39d7e94a49bca8.png

一、 硬件基石

    CCD/CMOS 图像传感器:

        原理: 将入射光信号转换为电荷信号,再通过模数转换器输出数字图像。

        关键特性: 高量子效率、低噪声、高动态范围、高线性度、全局快门(避免运动模糊)对高精度定位至关重要。

        优势: 相比CMOS早期版本,CCD通常具有更低的读出噪声和更好的均匀性,但CMOS在速度、功耗和集成度上优势明显,现代高精度系统多采用高性能的全局快门CMOS传感器。

    光学镜头:

        高分辨率: 提供足够的图像细节以分辨微小特征。

        低畸变: 光学畸变是定位误差的主要来源之一。远心镜头是首选,它能在不同物距下保持放大倍率恒定,消除透视误差,尤其适合尺寸测量和精密定位。

        合适的工作距离与景深: 满足实际应用场景需求。

    照明系统:

        目的: 增强目标特征与背景的对比度,抑制噪声。

        类型:

            明场照明: 直接照射目标表面,适合高反射率、有纹理或标记的目标。

            暗场照明: 光线以低角度入射,突出表面轮廓、划痕或边缘。

            背光照明: 目标置于光源和相机之间,形成高对比度的轮廓(常用于尺寸测量)。

            同轴照明: 光线方向与镜头光轴平行,减少阴影,适合平面、镜面或带孔特征。

        稳定性与均匀性: 对精度至关重要,需避免闪烁和光照不均。

二、 核心算法与技术

    图像预处理:

        目的: 提升图像质量,为后续处理做准备。

        关键技术:

            去噪: 高斯滤波、中值滤波、双边滤波等,在平滑噪声的同时尽量保留边缘。

            增强对比度: 直方图均衡化、对比度拉伸等。

            校正:

                平场校正: 消除镜头渐晕和传感器像素响应不一致性。

                暗场校正: 消除暗电流噪声。

                光学畸变校正: 使用镜头标定参数(如Brown-Conrady模型)对图像进行几何变换,消除径向畸变和切向畸变。

    特征提取:

        目的: 识别并定位图像中代表目标位置的关键点或几何特征。

        关键技术与算法:

            点特征:

                光斑中心定位: 用于激光点、LED标记点等。算法包括:

                    灰度重心法: 计算所有像素灰度的加权质心。简单快速,精度可达亚像素(约0.1-0.5像素)。

                    高斯拟合法: 假设光斑强度分布符合高斯模型,通过非线性最小二乘法拟合,精度最高(可达0.01像素级),但计算量较大。

                    圆拟合/椭圆拟合: 先提取光斑边缘,再用最小二乘法拟合圆或椭圆,求其中心。

            边缘特征:

                边缘检测: Sobel, Prewitt, Canny算子等检测图像中的强度突变(边缘)。

                亚像素边缘定位: 达到超高精度的核心!

                    灰度矩法/边缘重心法: 类似点特征的重心法,在边缘法线方向计算灰度重心。

                    插值法: 在边缘附近进行线性、二次或样条插值,寻找梯度最大值点。

                    空间矩法: 利用边缘轮廓的空间矩计算亚像素位置。

                    拟合(线/曲线)法: 在边缘点附近用最小二乘法拟合直线、圆弧或其他几何形状,获得亚像素精度的边缘位置。

            区域特征:

                Blob分析: 通过阈值分割、连通域分析识别特定区域(斑点),计算其质心、面积、方向等。质心定位算法同上。

                模板匹配: 预先存储目标模板(图像块),在当前图像中搜索最相似的区域。核心是相似性度量:

                    归一化互相关: 对光照变化鲁棒性好,计算量大。

                    平方差和: 计算量相对小。

                    基于特征的匹配: 提取模板和图像的关键点(如SIFT, SURF, ORB, AKAZE)和描述符,进行匹配,计算变换关系。适用于有旋转、缩放和部分遮挡的情况,计算量较大。

            结构光/编码标记点: 使用投影特定图案(如条纹、编码点阵)辅助定位,通过解码或相位计算实现高精度三维重建或定位。

    坐标转换与标定:

        目的: 将图像坐标系中的像素坐标转换为真实世界坐标系中的物理坐标。

        关键技术:

            相机标定:

                内参标定: 确定焦距、主点坐标、畸变系数等内部参数。常用张正友标定法,利用棋盘格标定板。

                外参标定: 确定相机坐标系与世界坐标系的转换关系(旋转矩阵R和平移向量T)。也称为手眼标定。

            透视变换/相机模型: 利用标定得到的内外参数,建立图像点(u, v)与世界点(X, Y, Z)之间的映射关系。对于平面目标(Z固定),通常简化为单应性矩阵变换。

            2D到2D转换: 如果只关心平面内的位置(X, Y),标定后可直接通过单应性矩阵或比例换算(需已知工作距离)进行转换。

    滤波与数据融合:

        目的: 提高定位的稳定性、平滑性和抗噪能力。

        关键技术:

            卡尔曼滤波: 经典算法,结合系统动力学模型和测量值,最优估计目标状态(位置、速度等),有效滤除测量噪声,预测运动趋势。

            粒子滤波: 适用于非线性、非高斯系统。

            移动平均/指数平滑: 简单有效,适用于对实时性要求高、动态不剧烈的场景。

            多传感器融合: 结合视觉数据与其他传感器(如编码器、IMU)数据,提升整体定位精度和鲁棒性。

三、 实现高精度的关键因素与挑战

    亚像素技术: 这是突破物理像素限制的核心。通过精细的数学模型(拟合、插值、矩计算)分析像素内的灰度分布信息,将定位精度提升到物理像素尺寸的1/10到1/100甚至更高。

    高精度标定: 标定误差会直接传递到最终定位结果。需要使用高精度的标定板和鲁棒的标定算法,并定期复检。

    环境稳定性:

        温度: 温度变化导致镜头焦距、传感器尺寸、机械结构微小变化,需要恒温或温度补偿模型。

        振动: 导致图像模糊,需要机械隔振或高速快门/全局快门配合。

        光照: 光照变化影响图像对比度和特征提取稳定性,需要稳定的光源或自适应算法。

    算法鲁棒性: 对目标部分遮挡、光照不均、背景干扰、噪声等具有抵抗能力。

    实时性: 许多应用要求毫秒级响应,算法需要在精度和速度之间取得平衡,并行计算(GPU加速)和算法优化至关重要。

    系统集成与校准: 相机、镜头、光源、机械平台的安装精度和长期稳定性。

四、 发展趋势

    深度学习: 使用CNN等网络直接回归目标位置或位姿,或用于提升特征提取、匹配、分割等步骤的鲁棒性,尤其在复杂背景和光照变化下表现突出。

    事件相机: 基于事件的视觉传感器,具有超高动态范围、无运动模糊、低延迟、低功耗的特性,在高速高动态场景定位有潜力。

    计算成像: 结合光学设计与算法,如结构光、光场相机、压缩感知等,获取更多维度的信息(深度、反射率等),提升定位能力和鲁棒性。

    多模态融合: 视觉与激光雷达、IMU、力传感器等更紧密融合。

    嵌入式AI与边缘计算: 将智能算法部署到嵌入式视觉系统中,实现更快的本地响应。

总结

CCD视觉定位系统的高精度是精密硬件(传感器、镜头、光源)、先进算法(亚像素定位、特征提取、坐标转换、滤波)和严格标定与系统集成共同作用的结果。亚像素技术突破物理像素限制,标定技术建立准确的映射关系,滤波技术提升稳定性和抗噪能力。克服环境干扰、保证实时性、提升鲁棒性是实现工程化应用的关键挑战。随着深度学习、新型传感器和计算成像的发展,视觉定位的精度、速度和适应性将持续提升
