如何选择合适的CCD机器视觉系统？

选择合适的CCD机器视觉系统是一个系统性工程，需要综合考虑多个方面的因素。下面我将为您提供一个清晰、全面的选择指南，您可以根据这个步骤来规划和决策。

 核心选择思路：从“要做什么”倒推“需要什么”

不要先看相机或软件有多好，而是首先要明确你的检测任务。整个系统的每一个组件都是为了满足这个任务的需求而服务的。


 第一步：明确应用需求（这是最重要的基础）

1.  检测目标是什么？
       定位： 只是找到零件在哪里吗？
       测量： 需要精确测量尺寸、角度吗？精度要求是多少（如±0.01mm）？
       缺陷检测： 检查产品表面是否有划痕、污点、毛刺、缺失等。
       识别/计数： 读取条形码、二维码（OCR）、字符（OCR）或对产品进行计数。
       分类： 根据形状、颜色等特征对不同产品进行分类。

2.  性能指标是什么？
       精度/分辨率： 你需要看到多小的细节？这决定了相机的分辨率和镜头的放大能力。
           公式参考： 视野范围（FOV） / 相机分辨率  理论上的单像素精度。
           例如：视野是100mm x 100mm，相机是500万像素（2592x1944），那么单像素精度 ≈ 100mm / 2592 ≈ 0.038mm/pixel。但要达到0.1mm的检测精度，理论上需要23个像素来覆盖这个特征，所以实际精度约为0.1mm/2.50.04mm，这个系统是满足要求的。
       速度： 生产节拍是多少？每分钟需要检测多少个产品？
           公式参考： 处理速度（帧/秒，fps） ≥ 产品节拍（个/秒）。
           注意：高分辨率下相机的帧率会下降，需要平衡。
       视野： 一次需要看多大的范围？这由相机分辨率和镜头焦距共同决定。

3.  工作环境如何？
       室内还是室外？
       有无振动、灰尘、水汽、油污？
       光照条件是否稳定？是否需要额外光源？



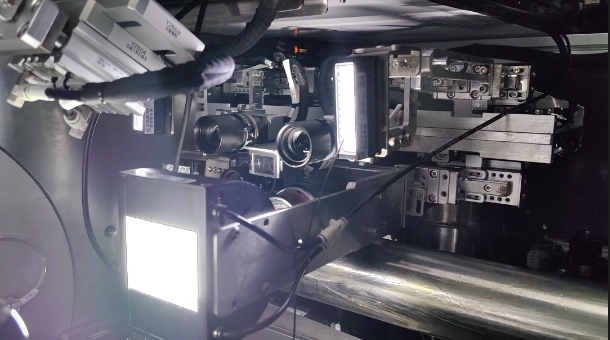

 第二步：选择系统核心组件

在需求明确后，开始匹配各个组件。

 1. 相机  系统的“眼睛”

   传感器类型：
       CCD： 图像质量好，噪声低，动态范围高，但在高速应用上逐渐被CMOS超越。适合对图像质量要求极高的静态或中低速检测。
       CMOS： 主流选择。速度快、功耗低、成本低、集成度高。全局快门CMOS是机器视觉的首选，能有效避免拍摄运动物体时的拖影。
   分辨率：
       根据第一步计算的精度要求选择。常见的有30万（640x480）、200万（1600x1200）、500万（2592x1944）、1200万（4096x3000）等。不是越高越好，分辨率越高，对镜头、灯光要求越高，数据处理量越大，速度可能变慢。
   帧率：
       根据检测速度要求选择。确保在所需分辨率下，相机的帧率能满足生产节拍。
   快门类型：
       全局快门： 必须选择！所有像素同时曝光，适合拍摄运动物体。
       滚动快门： 逐行曝光，拍摄运动物体会产生变形。
   接口：
       GigE： 最常用，线缆长（可达100米），成本低，适合大多数工业应用。
       USB3.0： 即插即用，带宽高，但线缆长度短（通常<5米），抗干扰能力稍弱。
       Camera Link： 高速、高带宽，但成本高，需要专用采集卡。
       CoaXPress： 超高速度和分辨率，距离远，是未来趋势，但成本较高。

 2. 镜头  系统的“晶状体”

   焦距： 决定视野和工作距离。短焦距视野大，工作距离短；长焦距视野小，工作距离长。
   光圈： 影响进光量和景深。大光圈（F值小）进光多，但景深浅；小光圈（F值大）景深大，图像整体更清晰，但需要更多光线。
   接口： 常见的有C口、CS口、F口等，需与相机接口匹配。
   质量： 千万不能省！劣质镜头会使得高分辨率相机的优势荡然无存。选择知名的机器视觉镜头品牌。

 3. 光源  系统的“化妆师”

“好的打光等于成功了一半”。光源的目的是凸显特征，抑制干扰。

   类型：
       环形光： 最常用，用于通用照明，可消除阴影。
       背光： 用于轮廓测量，能产生高对比度的清晰边缘。
       条形光： 用于照射较大的平面或特定角度。
       同轴光： 用于光滑表面（如金属、玻璃）的缺陷检测，能消除反光。
       穹顶光/圆顶光： 用于消除多角度反光，适合曲面物体。
   颜色：
       根据被测物颜色选择互补色或相同色，以增强对比度。
       例如：检测金色PCB板上的黑色瑕疵，用红色光可以使金色变亮，黑色变暗，对比度最大化。
   控制器： 稳定光源的亮度，对于保证图像一致性至关重要。

 4. 视觉软件  系统的“大脑”

   开发模式：
       底层开发库： 如OpenCV、Halcon。功能强大灵活，但需要大量编程知识，开发周期长。
       配置式软件： 如康耐德智能，提供图形化界面，通过拖拽和配置工具即可完成大部分检测任务，开发快速，适合工程师和非专业程序员。
   选择依据：
       团队技术能力： 有强大的编程团队可选OpenCV+Halcon；希望快速部署且易用性高，选配置式软件。
       功能需求： 软件是否包含你需要的特定工具（如OCR、3D、Blob分析等）？
       成本和授权方式： 是运行时授权还是一次性买断？



 第三步：系统集成与辅助设备

   计算机： 性能要足够强大，CPU、内存（建议16GB以上）、SSD硬盘都需要满足软件和处理速度的要求。
   触发与I/O： 如何让相机在正确时刻拍照？（通常由传感器触发）。检测结果如何输出？（通常通过I/O卡或PLC控制剔除器等执行机构）。
   支架与机械结构： 需要稳固的支架来固定相机、镜头和光源，防止振动。



 总结：选择流程清单

1.  定义任务： 我要检测什么？精度、速度、视野要求是多少？
2.  选择相机： 根据精度和速度确定分辨率和帧率，选择全局快门的CMOS/GigE相机。
3.  设计光源： 根据物体特征和表面状况，选择能产生最佳对比度的光源类型和颜色。强烈建议先做打光实验。
4.  匹配镜头： 根据视野和工作距离计算焦距，选择与相机分辨率匹配的高质量镜头。
5.  挑选软件： 根据团队技能和任务复杂度，选择开发库或配置式软件。
6.  搭建系统： 考虑工控机、触发传感器、通信、机械固定等集成问题。

 最后建议

   做实验！做实验！做实验！ 在最终决定前，尽可能向供应商借用设备进行实际的打光和成像测试，这是避免选型错误最有效的方法。
   考虑供应商的支持能力： 一个能提供强大技术支持和服务的供应商，远比一个便宜但无支持的品牌有价值。
   平衡预算与性能： 在满足核心需求的前提下，选择性价比最高的方案，不必一味追求最高参数。

遵循以上步骤，您就可以系统地、科学地选择出一套最适合您应用的CCD机器视觉系统。
