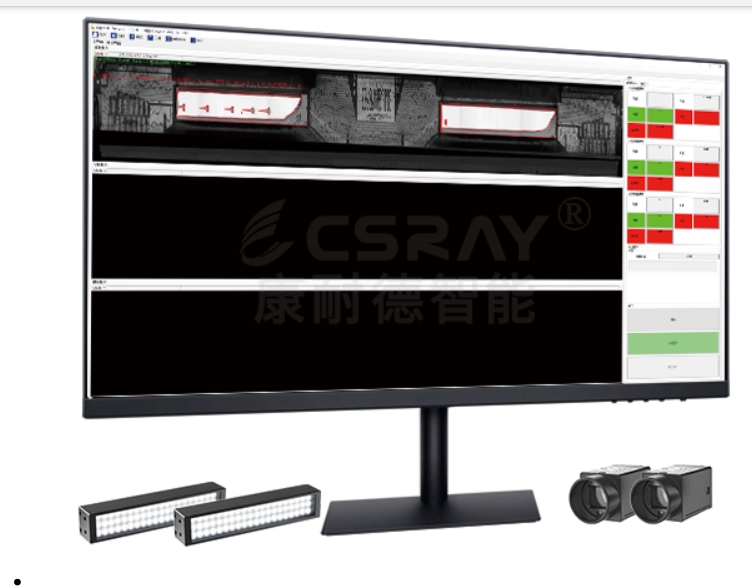

提升CCD(在现代机器视觉中,CMOS已为主流,但原理相通)机器视觉系统的性能是一个核心课题。以下是五大高效且关键的战略,从硬件到软件,全方位优化您的系统。
策略一:优化照明——奠定图像的基石
核心理念: 照明是机器视觉的“生命线”。优秀的打光能最大化目标特征与背景的对比度,从而降低算法复杂度,提升系统的稳定性和精度。
具体做法:
1. 选择合适的光源类型:
环形光: 通用照明,消除阴影。
背光: 产生高对比度轮廓,用于精确尺寸测量。
条形光: 从特定角度照射,凸显凹凸纹理。
同轴光: 消除反光,用于光滑表面(如金属、玻璃)的划痕、缺陷检测。
穹顶光: 提供无影照明,适合复杂曲面或多角度反光的物体。
2. 利用颜色和偏振:
颜色: 使用与目标特征互补色的光源来增强对比度。例如,用红色光照射金色PCB,可使金色变亮而黑色瑕疵变暗。
偏振: 使用偏振镜和偏振光源,可以有效消除物体表面的镜面反光,看到真实的表面特征。
3. 确保稳定性: 使用高质量的光源控制器,保持光照强度的恒定,避免因亮度波动导致的图像不一致。
策略二:提升光学组件质量——确保图像清晰不失真
核心理念: 再高分辨率的相机,配上一个劣质镜头,也无法发挥其性能。光学系统决定了成像的“先天质量”。
具体做法:
1. 选择与相机匹配的镜头:
分辨率匹配: 确保镜头的分辨率(MTF曲线)能够支持相机的传感器分辨率。一个500万像素的相机应配售500万像素级别的镜头。
避免渐晕: 确保镜头的成像圈能完全覆盖相机传感器,避免图像四角变暗。
2. 精确控制景深和焦距:
景深: 通过调整光圈大小来控制景深。对于有高度差的物体,需要小光圈(大F值)来获得更大景深,确保整体清晰。但需注意,小光圈会减少进光量。
焦距: 精确计算并调焦,确保目标特征在焦平面上,获得最锐利的图像。
3. 使用远心镜头: 对于高精度尺寸测量应用,远心镜头是“神器”。它可以消除因物体位置变化(视差)带来的测量误差,提供极高的几何精度。
策略三:精确系统标定与校准——建立真实世界的坐标关系
核心理念: 标定是将图像中的“像素”坐标转换为真实世界“物理”坐标的桥梁。没有精确的标定,测量和定位就无从谈起。
具体做法:
1. 进行相机标定:
目的: 校正镜头的畸变(如桶形、枕形畸变)并建立像素与物理尺寸的换算关系。
方法: 使用高精度的标定板(如棋盘格或圆点阵列),从不同角度拍摄多张图片,由视觉软件自动计算相机内参(焦距、主点、畸变系数)和外参。
2. 手眼标定:
目的: 当相机安装在机器人上时,确定相机坐标系与机器人坐标系之间的变换关系。
方法: 控制机器人移动到多个不同位姿,拍摄同一个固定标定物,通过计算得出两者关系。这是实现机器人精准引导的必备步骤。
策略四:优化图像处理算法——释放软件的智慧
核心理念: 在获得高质量图像后,算法的效率和鲁棒性直接决定了系统的性能和可靠性。
具体做法:
1. 降低Region of Interest: 不要对整个图像进行处理。只在你关心的特征区域(ROI)运行算法,可以大幅减少处理时间。
2. 利用图像预处理:
滤波: 使用中值滤波去除噪声,高斯滤波进行平滑。
增强对比度: 使用直方图均衡化等方法,增强特征。
二值化/阈值分割: 将灰度图像转换为黑白,是进行Blob分析和轮廓提取的基础。
3. 选择最合适的工具: 现代视觉软件库(如Halcon, OpenCV, VisionPro)提供了丰富的工具。针对不同任务选择最佳工具:
定位: 使用基于轮廓的“形状匹配”或基于灰度相关的“模板匹配”。
测量: 使用“卡尺工具”或“边缘提取”。
缺陷检测: 使用“Blob分析”、“纹理分析”或深度学习中的“异常检测”模型。
4. 引入深度学习: 对于传统算法难以解决的复杂缺陷(如纹理不一致、多变背景),深度学习(特别是分类和分割网络)能表现出极高的鲁棒性和准确性。
策略五:优化系统集成与稳定性——保障长期可靠运行
核心理念: 机器视觉系统不是实验室里的玩具,它需要在严苛的工业环境中7x24小时稳定工作。
具体做法:
1. 强化机械稳定性: 使用坚固的支架固定相机、镜头和光源,防止因设备振动导致的图像模糊和位置偏移。
2. 精确控制触发时序: 确保相机在物体运动到视野正中心的那一刻被精确触发。这需要传感器、PLC、相机和光源之间完美同步。
3. 保障计算性能: 配备性能足够的工控机(CPU、内存、GPU),确保图像处理速度能跟上生产节拍,避免成为瓶颈。
4. 建立监控与反馈机制:
监控: 定期保存图像,用于追溯和分析。
反馈: 对于光照衰减、镜头污染等缓慢变化,可以引入自动曝光或通过软件计算图像平均灰度进行反馈补偿。
这五大策略是一个环环相扣的整体。从最前端的打光,到中端的成像,再到后端的处理和集成,每一步的优化都能为系统性能带来显著提升。建议按照此顺序进行系统性的检查和优化。
