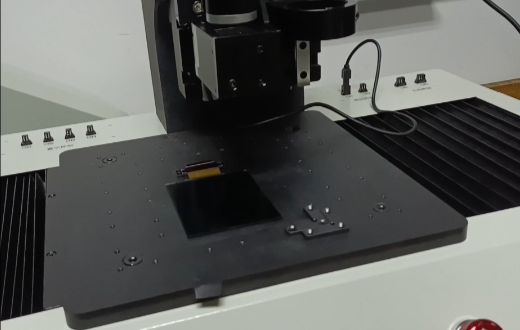

康耐德智能FPC胶路阻挡物视觉检测是一个非常专业和具体的工业视觉应用场景。来检测柔性电路板上涂敷的胶路中是否存在异物、断胶、溢胶、胶路偏离等缺陷。
一、应用场景解析
FPC:柔性电路板,轻薄、可弯曲,广泛应用于手机、摄像头、显示器等精密电子产品。
胶路:在FPC上,通常需要使用UV胶、热固胶等来固定元件、加强结构或进行密封。胶水需要按照预定路径精确涂敷。
阻挡物/缺陷:指胶路上的任何异常,包括:
异物:灰尘、颗粒等掉落在未固化的胶路上。
胶路缺陷:断胶、胶量过少、胶量过多(溢胶)、胶路偏离设计路径、气泡等。
背景干扰:FPC本身的线路、标记等可能被误检为缺陷。
2. 软件与算法核心:
图像预处理:降噪、增强对比度,突出胶路与背景的差异。
特征提取与识别:
胶路定位:通过边缘检测、Blob分析等方法找到胶路区域。
缺陷检测算法:
模板匹配:与标准良品胶路图像进行比对。
宽度检测:检测胶路是否过宽或过窄。
连续性分析:检测是否有断胶。
异物检测:通过纹理分析、阈值分割等方法,识别出与胶路背景不同的斑点或区域。
AI深度学习:对于复杂、多变的缺陷(如细微的胶水不均匀、多种异物),采用深度学习模型(如卷积神经网络CNN)进行训练和分类,大幅提高检测的准确性和适应性。
分类与决策:系统将检测到的特征与预设标准对比,判断产品为“OK”或“NG”,并给出缺陷类型和位置。
数据交互:与PLC或MES系统通信,触发分拣机构,并上传检测数据用于质量追溯和分析。
挑战:
胶水透明/反光:成像难度大,对光源和打光方案要求极高。
FPC背景复杂:线路、铜箔、基材颜色可能干扰检测。
缺陷微小:异物或胶路偏差可能只有几十微米。
速度要求高:需匹配生产线节拍。
康耐德智能方案具备的优势:
定制化光学方案:根据特定胶水和FPC材质设计最优的光源和成像系统。
强大的算法平台:集成了传统视觉工具和深度学习工具,应对复杂场景。
高精度与高速度:优化的算法和硬件选型确保在高速下稳定检测。
易用性:提供友好的操作界面,方便工程师设置参数和管理模型。
系统集成能力:提供从视觉传感器到完整检测站的一体化解决方案。
如果您正在考虑或评估此类方案,建议关注以下几点:
1. 明确需求:缺陷的最小尺寸、检测速度(每分钟检测多少片)、产线环境、FPC和胶水的具体类型。
2. 要求现场测试:提供足够数量的良品和不良品样品,让供应商进行可行性测试,这是验证方案是否有效的关键步骤。
3. 关注核心指标:不仅仅是识别率,还要关注误判率,过高的误判会导致不必要的停机。
4. 考察扩展性:未来产品型号变更时,系统是否易于调整和重新训练。
康耐德智能FPC胶路阻挡物视觉检测是一套高度专业化的机器视觉质量控制系统。它通过精密的光、机、电、软、算一体化设计,替代了传统低效、不稳定的人眼检测,实现了FPC涂胶工序的100%在线全检,从而大幅提升产品质量、生产效率和工艺可控性,是FPC高端制造中不可或缺的一环。
