晶圆显影缺陷机器视觉检测系统主要用于显影后检查(ADI, After Develop Inspection),这是光刻工艺中的关键质量控制环节。该系统能够在显影工序完成后,自动检测光刻胶图形的缺陷,包括显影不完全、残留、桥接、缺失图案等问题。

关键技术特点
1. AI深度学习算法
现代系统普遍采用卷积神经网络(CNN)和Mask R-CNN架构:
自动特征提取:无需人工设计特征规则,自动学习缺陷模式
缺陷分类:可识别颗粒、光刻胶残留、划痕、边缘缺陷等20+类型
准确率:分类准确率可达95%以上,检测速度1-2秒/图像
2. 显影缺陷专项检测能力
摇橹船科技等厂商开发的系统能够:
实时监测显影液状态:捕捉显影液异常滴落(过滴或漏滴)
显影不完全检测:识别光刻胶未充分溶解区域
涂层缺陷识别:检测显影后光刻胶表面的不均匀性
3. 多模式成像技术
自适应成像配置:亮度/焦距自动调节
无监督迁移学习:无需人工标注即可识别新型缺陷,响应时间从2周缩短至1天
典型应用场景
1. 显影后检查(ADI)
检测时机:光刻胶显影完成后,刻蚀前

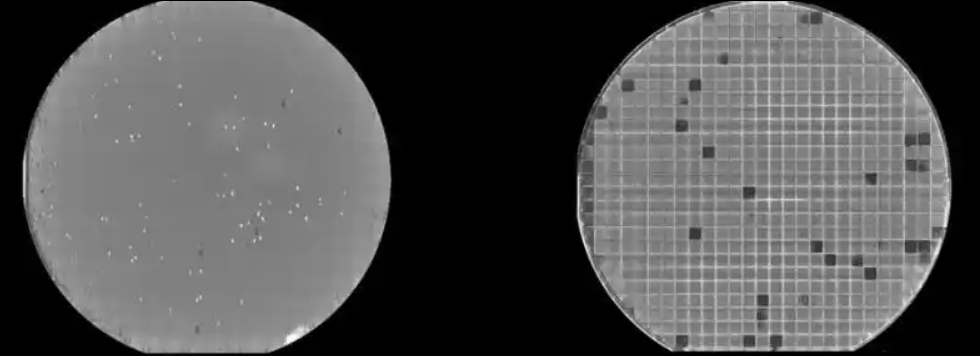

检测内容:点缺陷、涂层缺陷、图形完整性
修复机制:检测到涂层缺陷可去除光刻剂重新光刻,避免刻蚀后报废
2. 缺陷类型覆盖
显影缺陷 :显影不完全、残留、过显影 明场/暗场光学检测
图形缺陷 :桥接、开路、线宽异常 高分辨率成像+AI分析
表面污染 :颗粒、水渍、指纹 多光源+偏振光检测
宏观缺陷 :划痕、橘皮、滑移线 线扫描或面阵相机
系统优势
高精度:检测精度可达0.3μm级,满足先进制程需求
高效率:支持100%全检,替代传统人工抽检
实时反馈:缺陷率超阈值自动报警,锁定工艺异常
数据追溯:实时统计缺陷分布,生成可视化报告,支持根因分析
晶圆显影缺陷机器视觉检测系统已成为半导体制造中保障良率、降低成本的核心装备,特别是在先进制程(7nm及以下)中,对显影缺陷的检测能力直接影响芯片性能和可靠性。
