倒装芯片底部填充胶视觉检测系统

倒装芯片底部填充胶（Underfill）的视觉检测，是确保半导体封装良率和长期可靠性的关键手段。填充胶常见缺陷（如空洞、缺胶、溢胶、分层）直接影响芯片抵抗热应力的能力，传统人工目检已无法满足微米级精度和量产速度要求。

目前主流检测系统采用“2D AOI + 3D测量 + AI智能识别”的多层级融合架构，以实现对各类缺陷的全面覆盖。

1. 检测系统的核心构成与层级
一个完整的底部填充胶视觉检测系统通常包含以下几个关键模块：

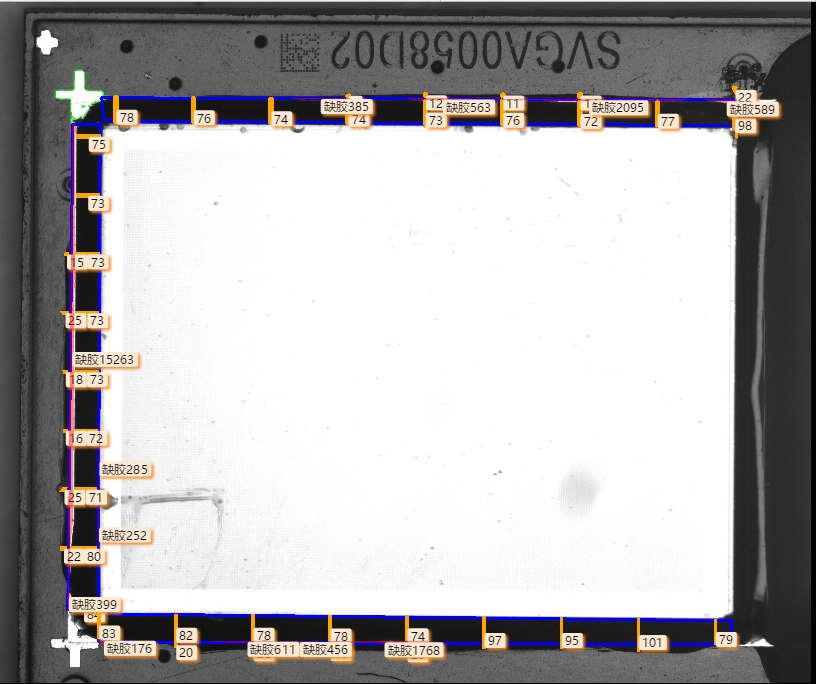

2D 光学检测（AOI）：利用高分辨率工业相机和定制化光源，拍摄芯片及填充胶区域的二维图像。主要用于检测溢胶、缺胶、爬胶、晶背污染等外观缺陷。通过图像处理算法（如轮廓提取、胶路检测工具），系统能快速判断填充区域是否完整、胶水是否超出限定边界。

3D 轮廓测量：针对芯片和基板间的狭小缝隙，以及胶水成形的三维形态，引入激光轮廓仪或结构光进行3D测量。主要用于检测胶水厚度、填充高度、爬胶高度（如>100µm即判定异常）等关键参数，解决了2D检测无法测量高度的局限性。


AI 智能识别：传统算法对微小、形态多变的缺陷容易误判。AI深度学习模型通过训练上千张包含各种缺陷的样本，能自动学习缺陷特征，精准区分“致命缺陷”（如导致短路的分层）与“可忽略瑕疵”，同时支持根据工艺窗口（如爬胶宽度<100µm）进行弹性判定，大幅降低误报率。

2. 核心检测的缺陷类型与判定标准
检测系统主要针对以下缺陷：

缺胶：填充胶未完全覆盖芯片边缘，可能留有空隙。

溢胶：胶水溢出限定区域（如距芯片边缘超过3mm），可能污染焊盘或影响后续组装。

空洞：胶水内部存在气泡。在声学扫描图像中，空洞区域因空气反射强而呈现亮色或特征形状。

分层：胶层与芯片或基板界面脱离。这是严重的可靠性隐患，C-SAM图像中会呈现出明显的异常反射区域。

爬胶：胶水沿芯片侧壁爬升过高，可能接触并污染键合焊盘。

晶背污染：胶水飞溅或污染到芯片背面，影响散热或外观。

构建一套高效的倒装芯片底部填充胶视觉检测系统，当前的最佳实践是：在线部署2D+3D光学检测系统，对每一颗产品的胶水外观和尺寸进行高速全检，并连接反馈回路；同时，在实验室或质量抽检环节配置声学扫描显微镜，定期验证内部填充质量，以弥补光学方案的盲区。这种组合兼顾了生产效率与可靠性验证的深度需求。
