芯片封装引线框架四面封胶视觉检测系统

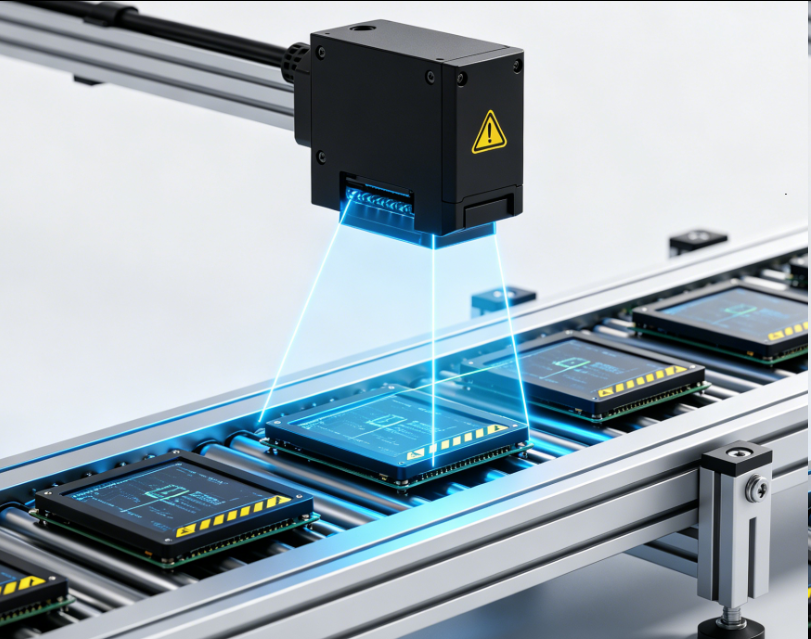

四面封胶后的视觉检测是引线框架封装产线的关键质检环节，主要用于检测溢胶、气泡、缺胶、异物以及键合线损伤等问题。目前的系统方案通常采用2D+3D光学检测与深度学习算法相结合的方式，以实现高精度、高通量的自动化检测。

可检测的封胶缺陷类型包括：
外观缺陷 ：裂纹、气泡、缺胶、溢胶、划伤、污渍
结构缺陷： 框架变形、引线暴露、封装不完整
工艺缺陷 ：菲林胶残留、铜渍、漏镀、镀层偏位
其他缺陷 ：异物、氧化、黑点、毛刺

针对“四面封胶”这一具体工艺，系统重点关注以下缺陷类型：

封胶外观：可检测气泡、针孔、划伤、凹坑、溢胶（胶体流出超过指定边界）以及树脂量不足或过多。

内部键合状态：通过X光或高穿透性光源，检测金线/铜线的断线、塌丝、线弧异常、第一/第二焊点缺失或偏移。

基岛与引脚：检查芯片是否偏移、胶体与引线框架之间是否有分层（Delamination）、引脚氧化或镀银不良。


实施建议
若您正在评估或采购此类系统，建议关注以下两点：

光学方案的可调节性：胶水的透明度、流动性及气泡形态各异，建议要求供应商进行实样打光测试，验证其对透明介质气泡的成像能力。

算法对于“溢胶”的界定：封装工艺中允许一定的溢胶范围（Dam&Fill工艺）。需要确认系统是简单地检测“是否有胶”，还是能精确测量“溢胶面积和距离”，这决定了系统的实用性。

应用场景
该系统广泛应用于：
QFP/QFN封装：四面扁平封装的外观检测
BGA/LGA封装：球栅阵列封装检测
汽车电子：满足等高可靠性标准
功率器件：IGBT、SiC等封装检测
如果您需要了解具体的设备选型、技术参数或实施方案，建议联系专业的我们进行详细咨询。
