芯片BGA封装底部填充胶质量视觉检测系统

BGA（Ball Grid Array，球栅阵列）封装底部填充胶（Underfill）质量视觉检测系统是半导体封装工艺中的关键质量控制环节。底部填充胶用于填充芯片与基板之间的间隙，增强焊点抗疲劳性能，补偿芯片与基板间的热膨胀系数（CTE）不匹配问题。由于BGA焊点隐藏在封装体下方，传统光学检测无法直接观察，必须依靠先进的视觉检测技术。

主要检测技术对比
自动光学检测（AOI）: 表面缺陷、边缘焊球 快速初筛 速度快、成本低，但无法检测内部缺陷
X射线检测（X-Ray/AXI）: 内部焊点、空洞、桥接 核心质量评估 可穿透封装，检测隐藏缺陷
声学显微镜（SAM）: 内部分层、空洞 高精度检测 利用超声波检测内部结构
3D线共聚焦传感器 :高度、直径、偏移 精密测量 非接触式、高精度三维检测
激光视觉系统: 高度、共面性、间距 几何参数测量 提供范围图像，精确测量焊球高度

关键缺陷与检测逻辑
系统需要根据以下特征来判定产品是否合格：

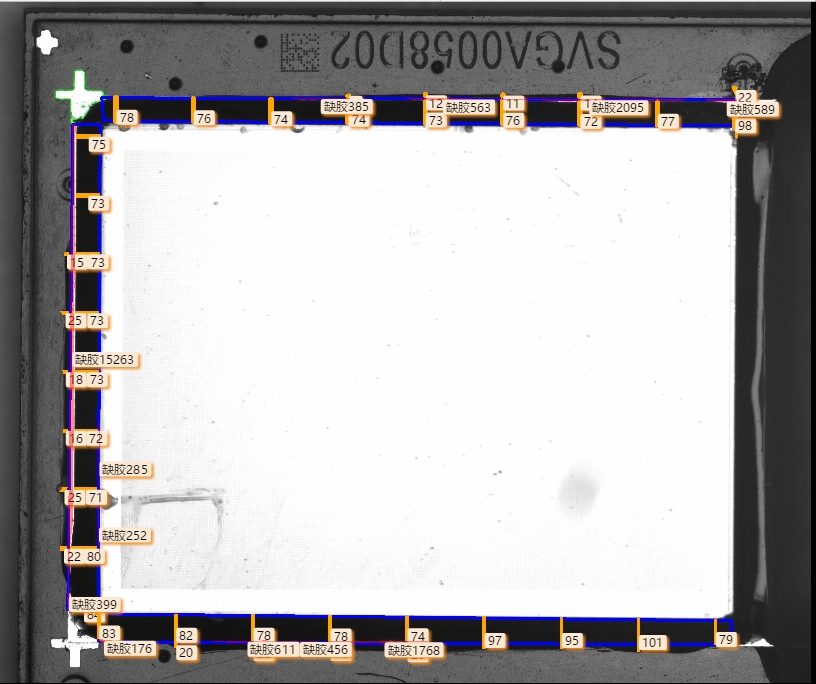

缺胶：指胶量不足，未完全覆盖芯片边缘。X-Ray图像中会显示填充覆盖率低于85%（如＜75%芯片厚度即判为NG）。

溢胶：胶水扩散超出限定区域（如距离芯片边缘超过3mm）。AOI系统通过预设的检测框即可自动识别。

空洞：固化后内部残留的气泡。在X-Ray下呈现为直径超过0.3mm的透光区域，常见于流动前沿包裹或水汽蒸发。

爬胶：胶水毛细上升到不应到达的焊盘或元件表面，可能干扰电气连接。

技术发展趋势
1. AI与多模态融合
深度学习增强：YOLO算法在FPGA上的部署实现实时检测（10fps）
多模态数据融合：结合光学、X射线、超声数据提升检测精度
预测性维护：通过大数据分析预测工艺漂移
2. 3D/CT技术进步
相位对比X射线：可识别微米级焊接缺陷
在线CT扫描：实现100%全检而非抽样检测
高速成像：扫描时间缩短至<40秒（100mm×100mm PCB）
3. 智能制造集成
工业4.0平台：如ViTrox V-ONE系统实现数据采集与分析
MES/ERP集成：实现全流程质量追溯
数字孪生：虚拟检测与物理检测协同优化

BGA封装底部填充胶质量视觉检测系统已从单一检测手段发展为多技术融合、AI驱动、数据互联的智能检测体系。随着半导体封装向高密度、微型化发展，视觉检测系统将持续向更高精度、更快速度、更强智能化方向演进。
